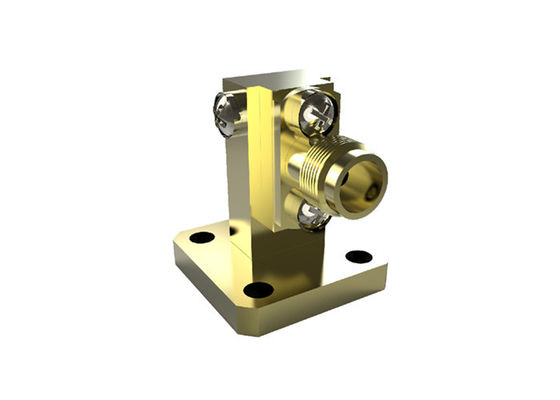

Bộ chuyển đổi ống dẫn sóng góc vuông WR28 BJ320 sang K 2.92mm bằng đồng K/BJ320-KF
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Ống dẫn sóng đến bộ điều hợp đồng trục | Vật liệu: | Đầu nối đồng thau |
|---|---|---|---|
| Dải tần số: | 26,4-40GHz | Đầu nối: | 2,92mm (loại K) |
| Vswr: | 1.25 | Kích thước ống dẫn sóng: | WR28 |
| Phong cách cơ thể: | Góc vuông | Mất chèn: | ≤0,35 dB |
| Làm nổi bật: | Bộ điều hợp dẫn sóng góc phải WR28,Bộ chuyển đổi đồng trục BJ320 sang 2.92mm,Bộ chuyển đổi ống dẫn sóng 26.4-40GHz sang đồng trục |
||
Bộ chuyển đổi sóng dẫn sóng sang đồng trục góc vuông 40GHz WR28 K 2.92mm Đầu cái
Bộ chuyển đổi sóng dẫn sóng sang đồng trục được sản xuất bởi Xi'an Elite Electronic Industrial Co., Ltd. được chia thành hai cấu trúc, góc vuông và đầu nối. Đối với đầu nối đồng trục của bộ chuyển đổi sóng dẫn sóng, chúng tôi có thể cung cấp Loại N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMP và nhiều loại khác. Tần số của chúng dao động từ 5.4GHz đến 70GHz. Các mẫu sóng dẫn sóng của chúng tôi dao động từ BJ84 đến BJ400 (WR112-WR22).
Ngoài ra, chúng tôi có thể cung cấptùy chỉnh bộ chuyển đổi sóng dẫn sóng sang đồng trục theo yêu cầu đặc biệt của khách hàng.
Thông số kỹ thuật:
| Tên sản phẩm | Bộ chuyển đổi sóng dẫn sóng sang đồng trục |
| Loại đồng trục | 2.92mm (Loại K) |
| Kích thước sóng dẫn sóng | WR28 |
| Kiểu thân | Góc vuông |
| Dải tần số | 26.4-40.0GHz |
| Trở kháng | 50 Ohm |
| VSWR | 1.25 |
Ưu điểm:
-Các bộ chuyển đổi sóng dẫn sóng của chúng tôi có độ tin cậy cao, kích thước nhỏ gọn và hiệu suất tuyệt vời, v.v., làm cho chúng được áp dụng rộng rãi trong các thiết bị đo lường vi sóng và sóng milimet, v.v.
Bản vẽ chi tiết:
Đơn vị (mm)
Danh sách bộ chuyển đổi sóng dẫn sóng sang 2.92mm (Loại K) đồng trục:
| Mã số | Mô tả | Ghi chú |
| K/BJ220-KF2 | Bộ chuyển đổi góc vuông đầu cái WR42 sang K (2.92mm) | BJ220=WR42 |
| K/BJ220-KF1 | Bộ chuyển đổi đầu nối đầu cái WR42 sang K (2.92mm) | K=đầu cái |
| K/BJ260-KF | Bộ chuyển đổi góc vuông đầu cái WR34 sang K (2.92mm) | BJ260=WR34 |
| K/BJ260-KF1 | Bộ chuyển đổi đầu nối đầu cái WR34 sang K (2.92mm) | |
| K/BJ320-KF | Bộ chuyển đổi góc vuông đầu cái WR28 sang K (2.92mm) | BJ320=WR28 |
| K/BJ320-KF1 | Bộ chuyển đổi đầu nối đầu cái WR28 sang K (2.92mm) | |
| K/BJ320-JF1 | Bộ chuyển đổi đầu nối đầu đực WR28 sang K (2.92mm) | J=đầu đực |
| K/BJ400-KF1 | Bộ chuyển đổi đầu nối đầu cái WR22 sang K (2.92mm) | BJ400=WR22 |
| K/24JS18000-KF | Bộ chuyển đổi đầu nối đầu cái WR24JS18000 sang K (2.92mm) |
Tham chiếu chéo tiêu chuẩn sóng dẫn sóng
| Tiêu chuẩn Trung Quốc | Tiêu chuẩn Quốc tế | Dải tần số (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.5~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
| BJ500 | WR19 | 39.2~59.6 |
| BJ620 | WR15 | 49.8~75.8 |
| BJ740 | WR12 | 60~90 |
| BJ900 | WR10 | 74~110 |
LƯU Ý:
Chúng tôi có hơn 10.000 loại Bộ chuyển đổi sóng dẫn sóng sang đồng trục để lựa chọn, nếu bộ chuyển đổi bạn đang sử dụng không có trong danh sách, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn. Kích thước ODM được chào đón.
