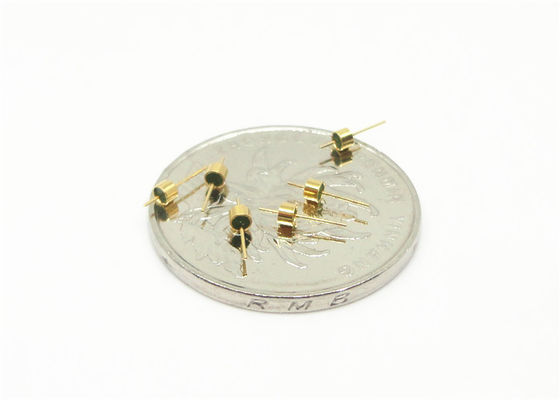

Đầu nối chân đơn 50 Ohm Niêm phong thủy tinh với kim loại Đầu nối xuyên nhẹ Kích thước nhỏ JM2014
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Thủy tinh đến hải cẩu Hermetic | mạ: | Vàng mạ |
|---|---|---|---|
| Trở kháng: | Khác | Giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 |
| Ghim: | đơn | Vật liệu: | Kovar 4J29 |
| Thủy tinh: | 7052.7070, DM308 | Ẩn dật: | <1.01325 x 10E-08 std.cc/s |
| Làm nổi bật: | Đầu nối chân đơn 50 Ohm,Đầu nối xuyên niêm phong thủy tinh với kim loại,Đầu nối nhẹ kích thước nhỏ |
||
Đầu nối RF bịt kín bằng thủy tinh và kim loại 50 Ohm
Niêm phong thủy tinh và kim loại Đầu nối RF/DC / Đầu nối đa chân /Đầu nối còn được gọi là Vật liệu cách điện thủy tinh. Chúng chủ yếu được sử dụng để truyền tín hiệu vi sóng, tín hiệu nguồn và tín hiệu điều khiển giữa các mô-đun và mô-đun, mô-đun và các thành phần có yêu cầu niêm phong khí. Chúng là một trong những thành phần quan trọng nhất trong các thành phần niêm phong.
Thủy tinh có hằng số điện môi thấp và tổn hao điện môi thấp được sử dụng làm vật liệu cách điện và hỗ trợ. Vỏ và dây dẫn được làm bằng Hợp kim Kovar được thiêu kết ở nhiệt độ cao, và bề mặt được mạ vàng. Dây dẫn trung tâm có nhiều kiểu đầu cuối khác nhau như hàn dây vàng, hàn và ghép nối, v.v. Vật liệu cách điện thủy tinh nhỏ, nhẹ, kín khí, độ tin cậy cao và đã được sử dụng rộng rãi trong các ngành công nghiệp sản xuất điện tử trong những năm gần đây.
Thông số kỹ thuật:
| Tên sản phẩm | Niêm phong thủy tinh và kim loại kín khí |
| Trở kháng | 50 Ohm RF |
| Loại | 1 chân |
| Hàng | 1 hàng |
| Màu sắc | Mạ vàng |
| Vật liệu vỏ và chân | Kovar 4J29 |
|
Vật liệu thủy tinh
Màu thủy tinh
|
Loại 7052 hoặc 7070 hoặc DM308
Xanh lục hoặc Trắng
|
| Dải tần số | DC~50 GHz |
| VSWR | ≤1.2 |
| Điện áp chịu đựng | ≥300V |
|
Độ kín khí Tốc độ rò rỉ |
< 1.01325 X 10-3 Pa*cm3/s |
| Điện trở cách điện | ≥2000MΩ cho chân đơn, ≥1000MΩ cho nhiều chân, |
| Nhiệt độ hoạt động | -65℃~+260℃ |
Đặc điểm:
-Kích thước nhỏ
-nhẹ
-Kín khí
-Chất lượng ổn định và độ tin cậy cao
-Dây dẫn bên trong: Hàn dây vàng, hàn và phương pháp ghép nối để lựa chọn
Ứng dụng:
Phạm vi ứng dụng rộng rãi của các gói điện tử, vệ tinh, radar và các lĩnh vực khác trong hàng không, vũ trụ và ô tô. Nó có thể được sử dụng với các sản phẩm SMA, sóng milimet.
Ưu điểm:
-Mạ vàng 1.27um
-Kiểm soát dung sai nghiêm ngặt
-Thiết kế tiêu chuẩn và tùy chỉnh để lựa chọn.
-Sản phẩm và dịch vụ hiệu quả về chi phí cao
-Số lượng lớn cho các kích thước tiêu chuẩn
-Giao hàng nhanh chóng cho các sản phẩm tùy chỉnh

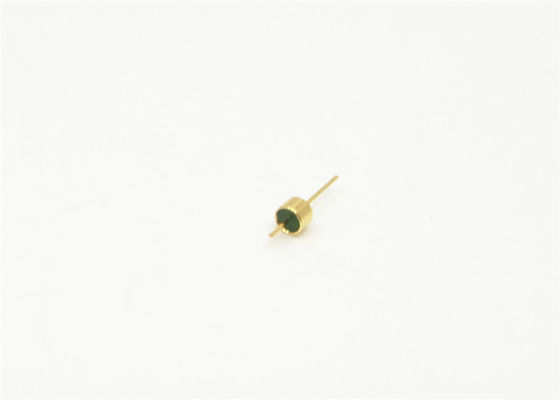

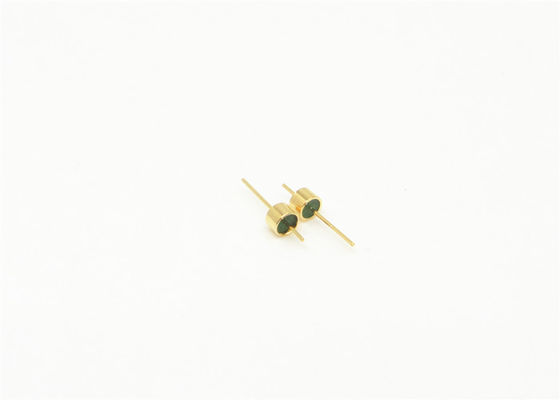

Hình ảnh chi tiết
Đơn vị (mm)
Sản phẩm :
| Mẫu mã | A | B | C | d | D | Ghi chú | |||||||
| JM2014 | 1.4 | 1.9 | 8 | 0.3 | 2 | M/S | |||||||
|
M/S=hàn / hàn LƯU Ý: Kích thước trên được hiển thị trong bảng chỉ là một phần nhỏ của RF Chân đơn Niêm phong thủy tinh và kim loại kín khí. Nếu bạn cần tài liệu, sản phẩm tương tự, tương thích hoặc thay thế, vui lòng liên hệ với chúng tôi. |
|||||||||||||
