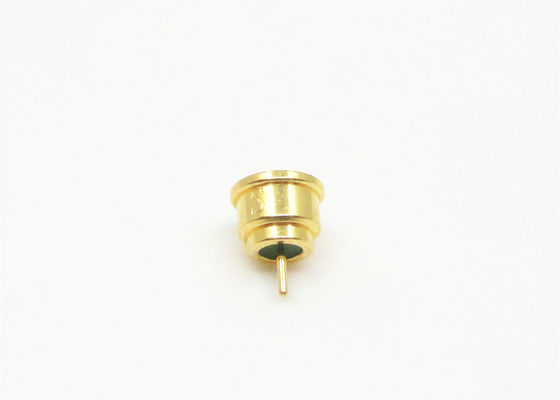

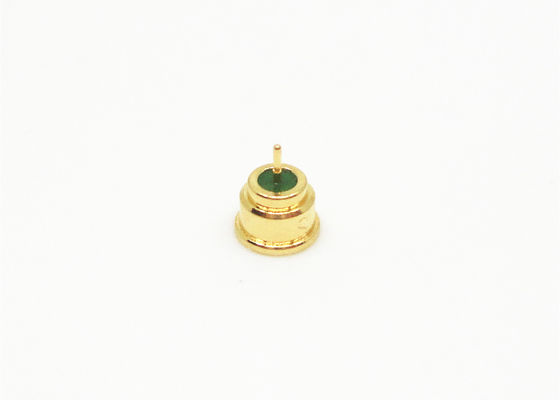

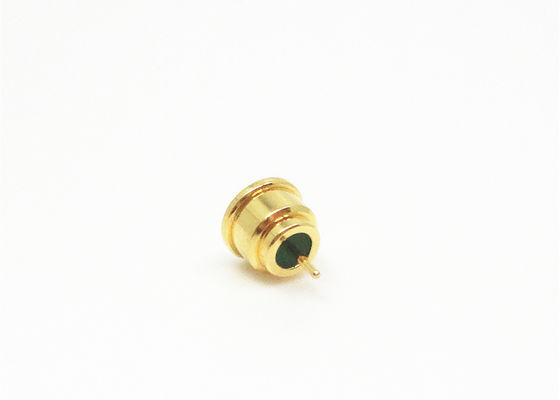

Đầu nối đồng trục RF SMPM thẳng SMPM mạ vàng cho thiết bị đo lường

Đầu nối cáp đồng trục RF thẳng SMPM mạ vàng

SMPM là một đầu nối cáp đồng trục RF dạng đẩy thu nhỏ, có các đặc điểm như kích thước nhỏ (so với Mini SMP), trọng lượng nhẹ, băng thông làm việc rộng, v.v. Áp dụng cho việc ghép nối các đầu nối bo mạch với bo mạch trong tình huống lắp ráp theo mô-đun dày đặc, và đầu cắm có hai dạng giao diện với khớp khóa hoàn toàn và lỗ không ren. SMPM dành cho tình huống lắp đặt yêu cầu mô-đun dày đặc có độ tin cậy cao. Các ứng dụng điển hình bao gồm hệ thống viễn thông thế hệ thứ ba

Vật liệu & Đặc tính cơ học:

Dẫn trung tâm:

Đực: Đồng Sn-P/Kovar, mạ vàng

Cái: Đồng Berili, mạ vàng

Tiếp điểm đàn hồi: Đồng Berili mạ vàng

Thân và các bộ phận kim loại khác: Đồng thau/Kovar mạ vàng

Chất cách điện:  Thủy tinh nung kết/PTFE/PEI

Bản vẽ sản phẩm:

Đặc điểm:

1, SMPM (SSMP) là đầu nối giao diện siêu nhỏ dạng đẩy.

2, Với kích thước nhỏ gọn, nónhỏ hơn thiết kế SMP, do đó nó được sử dụng rộng rãi trong hệ thống viễn thông

3, Dòng SMPM bao gồm các đầu nối gắn PC, thẳng và góc vuông, cáp .047, và đầu nối gắn mặt bích có thể niêm phong.

4, Đầu nối SMPM đực loại này có thể được cung cấp dưới dạng khớp khóa hoàn toàn hoặc lỗ trơn tùy theo lực tách bạn mong muốn.

5, Đầu nối RF loại này với dải tần số rộng lên đến 50 GHz

Mạ vàng mang lại những ưu điểm chính sau:

-- Khả năng thấm ướt/hàn tốt

-- Bảo vệ chống ăn mòn tuyệt vời

-- Điện trở tiếp xúc thấp

-- Khả năng chống mài mòn tốt

Ứng dụng:

* Hàng không vũ trụ

* Kết nối bo mạch với bo mạch

* Băng thông rộng

* Ăng-ten

* Thiết bị đo đạc

Chứng nhận:

Thời gian giao hàng:

* Nếu có trong kho, chúng tôi có thể giao hàng trong vài ngày, hoặc 4~8 tuần sau khi nhận được tiền đặt cọc. Tùy thuộc vào số lượng đặt hàng.

Đơn hàng tối thiểu:

Nếu sản phẩm có sẵn trong kho của chúng tôi. Không có MOQ, hoặc MOQ sẽ là 10 chiếc.

LƯU Ý:

Chúng tôi có hơn 10.000 loại sản phẩm kết nối (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP, v.v.), nếu đầu nối bạn đang sử dụng không có trong danh sách, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
