Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Ổ cắm nam SMA | Vật liệu: | Đồng |
|---|---|---|---|
| Loại: | Đầu nối cáp | Giới tính: | Nam giới |
| vỗ nhẹ: | Mạ vàng | Độ bền (giao phối): | 500Chu kỳ |
| Làm nổi bật: | 7 16 đầu nối rf,đầu nối cáp đồng trục |
||

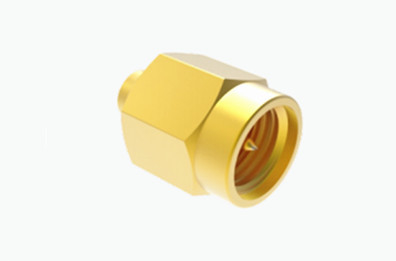

SMA Male Gold Plated RF Coax Plug cho 2#Cáp bán cứng / bán linh hoạt
Kết nối đồng trục SMA RF là một kết nối đồng trục tần số cao, nhỏ gọn được thiết kế theo MIL-C-39012. Nó tự hào về một số ưu điểm, bao gồm kích thước nhỏ, băng thông rộng,Hiệu suất cơ khí và điện đặc biệt, và độ tin cậy cao. Nó đã trở thành đầu nối đồng trục RF được sử dụng phổ biến nhất do ứng dụng rộng rãi trong truyền thông vi sóng, thiết bị đo vi sóng,và các lĩnh vực liên quan khácCác đầu nối hiệu suất cao được phát triển bởi công ty chúng tôi có thể hỗ trợ tần số lên đến 20GHz.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 18GHz | |
| Điện áp định số | 335VRMS* | |
| Dây điện tử điện áp kháng cự | 1000VRMS* | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Trình điều khiển trung tâm | ≤ 3,0mΩ |
| Hướng dẫn bên ngoài | ≤ 2,0mΩ | |
| VSWR | ≤1.3 | |
| Chất liệu và đặc điểm cơ học: | |||
| Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc vàng |
| Phụ nữ/Socket | Beryllium đồng | Bọc vàng | |
| Sự liên lạc kiên cường | Beryllium đồng | Bọc niken | |
| Vỏ/Căn hộ | Đồng | Bọc vàng | |
| Vỏ/Căn hộ | Thép không gỉ | Chất thụ động | |
| Máy cách nhiệt | PTFE | ||
| Nhẫn niêm phong | Cao su silicone | ||
| Độ bền | 500cycle | ||
| Vòng xoắn | 0.79~1.13N.m | ||
| * Các vật liệu khác và lớp phủ hoàn thiện có thể được tùy chỉnh | |||

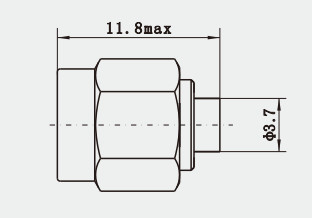

Sơ đồ phác thảo củaSMA Male Gold Plated RF Coax Plug cho 2#Cáp bán cứng / bán linh hoạt:
Đặc điểm sản phẩm:
1. Kích thước nhỏ: Các đầu nối SMA đặc biệt nhỏ gọn, làm cho chúng hữu ích trong các ứng dụng không gian hạn chế.
2. băng thông rộng: Các đầu nối SMA phù hợp với một phạm vi tần số rộng, thường bao gồm DC đến 18 GHz hoặc thậm chí cao hơn.
3Hiệu suất cao: Chúng thể hiện hiệu suất điện tuyệt vời, bao gồm mất tích chèn thấp và mất mát trở lại cao (mất phản xạ), giúp duy trì tính toàn vẹn của tín hiệu.
4Độ tin cậy cao: Các đầu nối SMA được thiết kế để hoạt động đáng tin cậy trong các điều kiện môi trường khác nhau, bao gồm rung động, thay đổi nhiệt độ và các yếu tố khác có thể ảnh hưởng đến hiệu suất.
5. Sức mạnh cơ học: Mặc dù kích thước nhỏ, các đầu nối SMA mạnh mẽ và bền.
Ứng dụng:
1. Truyền thông vi sóng: Trong các hệ thống truyền sóng vi sóng điểm đến điểm và điểm đến nhiều điểm, đầu nối SMA được sử dụng để kết nối hệ thống ăng-ten với thiết bị thu.
2Thiết bị thử nghiệm:Các đầu nối SMA thường được tìm thấy trên thiết bị thử nghiệm và đo RF như máy phân tích mạng và máy tạo tín hiệu vì chúng đảm bảo truyền tín hiệu chính xác ở tần số cao.
3- Truyền thông vệ tinh và không gian: Do độ tin cậy và khả năng chịu được điều kiện môi trường,Các đầu nối SMA rất phổ biến trong thiết bị liên lạc tàu vũ trụ và trạm mặt đất.
4Các thành phần và mô-đun RF: Các kết nối SMA có thể được sử dụng để kết nối các bộ khuếch đại RF, bộ chuyển đổi, máy trộn và các thiết bị điện tử tần số cao khác.
