Đầu nối con dấu từ kính đến kim loại 50 Ohm Đầu nối RF kín JM8330
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Thủy tinh đến hải cẩu Hermetic | mạ: | Vàng mạ |
|---|---|---|---|
| Trở kháng: | 50Ω RF DC hoặc loại khác | Giấy chứng nhận: | ROHS ISO-9001-2015 |
| Ghim: | đơn | Vật liệu: | Kovar 4J29 |
| Thủy tinh: | 7052,7070 | Ẩn dật: | <1.01325 x 10E-08 std.cc/s |
| Làm nổi bật: | Đầu nối RF kín khí 50 Ohm,Máy kết nối niêm phong thủy tinh đến kim loại,Đầu nối RF kín khí JM8330 |
||

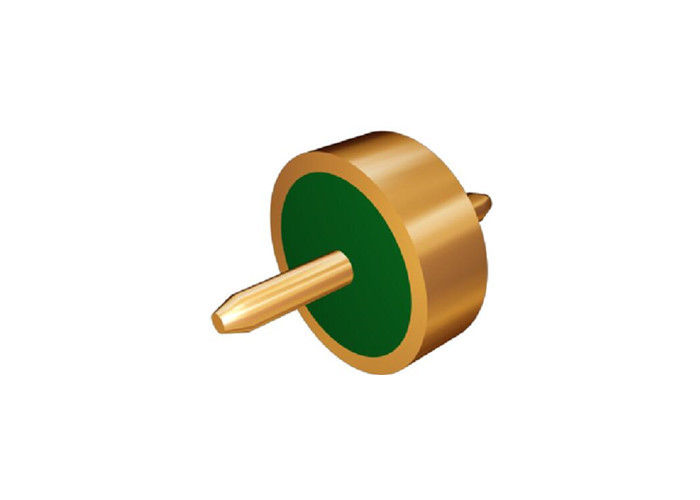

Đầu nối bịt kín thủy tinh sang kim loại 50 Ohm, đầu nối RF kín khí
Bịt kín thủy tinh sang kim loại Đầu nối RF/DC kín khí /Đầu nối đa chân /Đầu nối còn được gọi là Vật liệu cách điện thủy tinh. Chúng chủ yếu được sử dụng để truyền tín hiệu vi sóng, tín hiệu nguồn và tín hiệu điều khiển giữa các mô-đun và mô-đun, mô-đun và các thành phần có yêu cầu bịt kín khí. Chúng là một trong những thành phần quan trọng nhất trong các thành phần bịt kín.
Thủy tinh có hằng số điện môi thấp và tổn hao điện môi thấp được sử dụng làm vật liệu cách điện và hỗ trợ. Vỏ và dây dẫn được làm bằng Hợp kim Kovar được thiêu kết ở nhiệt độ cao, và bề mặt được mạ vàng. Dây dẫn trung tâm có nhiều kiểu đầu cuối khác nhau như liên kết dây vàng, hàn và ghép nối, v.v. Vật liệu cách điện thủy tinh nhỏ, nhẹ, kín khí, độ tin cậy cao và đã được sử dụng rộng rãi trong các ngành sản xuất điện tử trong những năm gần đây.
Thông số kỹ thuật:
| Tên sản phẩm | Bịt kín thủy tinh sang kim loại |
| Trở kháng | 50Ω RF |
| Loại | 1 chân |
| Hàng | 1 hàng |
| Màu sắc | Mạ vàng |
| Vật liệu vỏ và chân cắm | Kovar 4J29 |
|
Vật liệu thủy tinh
Màu thủy tinh
|
Loại 7052 hoặc 7070
Xanh lá cây hoặc Trắng
|
| Dải tần số | DC~50 GHz |
| VSWR | ≤1.2 |
| Điện áp chịu đựng | ≥300V |
|
Độ kín khí Tốc độ rò rỉ |
<1.01325 X 10-3 Pa*cm3/s |
| Điện trở cách điện | ≥2000MΩ cho chân đơn, ≥1000MΩ cho đa chân, |
| Nhiệt độ hoạt động | -65℃~+260℃ |
Đặc điểm:
-Kích thước nhỏ
-Nhẹ
-Kín khí
-Chất lượng ổn định và độ tin cậy cao
-Dây dẫn bên trong: Tùy chọn phương pháp liên kết dây vàng, hàn và ghép nối
Ứng dụng:
Phạm vi ứng dụng rộng rãi của các gói điện tử, đối pháp điện tử, vệ tinh, tên lửa, radar và các lĩnh vực khác trong hàng không vũ trụ, hàng không và ô tô. Nó có thể được sử dụng với các sản phẩm SMA, sóng milimet.
Ưu điểm:
-Kiểm soát dung sai nghiêm ngặt
-Thiết kế tiêu chuẩn và tùy chỉnh để lựa chọn.
-Sản phẩm và dịch vụ hiệu quả về chi phí cao
-Số lượng lớn cho các kích thước tiêu chuẩn
-Giao hàng nhanh chóng cho các sản phẩm tùy chỉnh

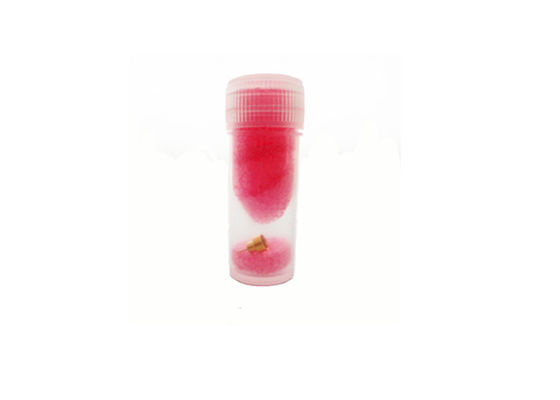

Hình ảnh chi tiết
Danh sách sản phẩm: Catalog-Glass-to-Metal Hermetic Seals.pdf

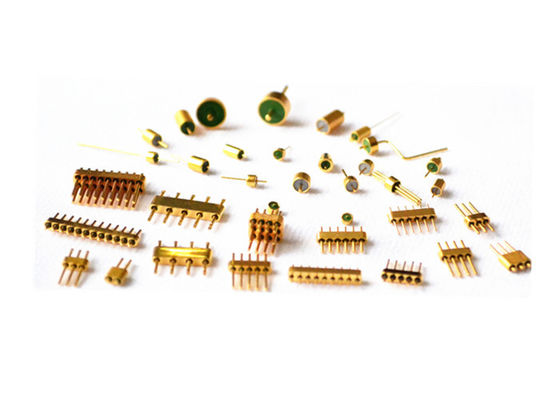

| 50Ω RF JM Series chân đơn | Tùy chọn ghép nối và liên kết hàn |
| 50Ω RF JM Standard Series chân đơn | Tùy chọn ghép nối và liên kết hàn |
| 50Ω RF JM Non-Standard Series chân đơn | Tùy chọn ghép nối và liên kết hàn |
| DC JK Series chân đơn | Tùy chọn hàn và liên kết |
| DC JK Standard Series chân đơn | Tùy chọn hàn và liên kết |
| DC JK Non-Standard Series chân đơn | Tùy chọn hàn và liên kết đầu đinh |
|
JMC Series Đầu nối đa chân
|
1-9 chân với 1-3 hàng tùy chọn |
| Kích thước tùy chỉnh |
Phạm vi rộng |
LƯU Ý:
Chúng tôi có hơn 100.000 loại Đầu nối bịt kín thủy tinh sang kim loại, nếu đầu nối bạn đang sử dụng không có trong danh sách, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạn.
