Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Đầu nối đồng trục SMA RF | mạ: | Mạ vàng |
|---|---|---|---|
| Giới tính: | Nam giới | Kháng trở: | 50Ω |
| Tần số: | DC ~ 18GHz | Độ bền: | 500 chu kỳ |
| Ứng dụng: | Anten vi sóng RG405 | Vật liệu: | Đồng |
| Làm nổi bật: | đầu nối ăng ten sma,đầu nối dỗ dỗ sma |
||
Dòng SMA là một loại mini, tần số cao RF đầu nối đồng trục, nó được phát triển và sản xuất theo MIL-C-39012 bởiXi'an Elite Electronic Industrial Co., Ltd.Với các đặc điểm của khối lượng nhỏ, băng thông tốt, đặc điểm điện cao hơn.Nó là các đầu nối đồng trục RF được sử dụng rộng rãi nhất trong các lĩnh vực khác nhau của truyền thông vi sóng và thiết bị đo vi sóngCác kết nối hiệu suất cao phát triển bởi công ty chúng tôi có thể đạt đến 20GHz.
Ưu điểm:
1. kết nối nhanh, nhấn vào hoặc giao diện tiêu chuẩn, thẳng, phiên bản 90 độ, cũng như ngăn chắn, hoặc cấu hình bảng 4 lỗ
2- Kết hợp chất lượng cao và nhanh chóng bằng cách chỉ cần vít hai đầu nối với nhau, không cần hàn hoặc crimping
3. SMA kết nối điện được sử dụng rộng rãi cho lò vi sóng, ăng ten và thử nghiệm thiết bị thiết bị vv
4. SMA RF connector là các đầu nối đồng trục RF nối lề với kích thước nhỏ, chống rung và phạm vi tần số rộng lên đến 18 GHz
Nhiều hình ảnh hơn

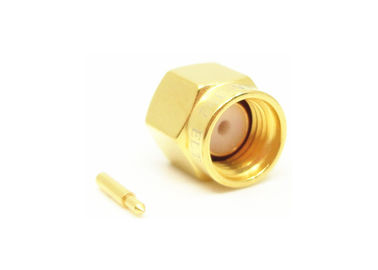

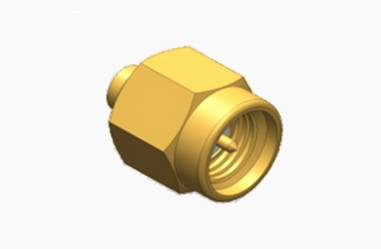

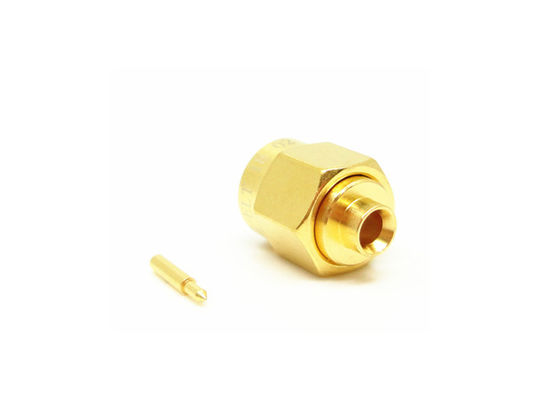

Ống đệm đúc vàng SMA RF kết nối bền cho ăng ten microwave RG405:

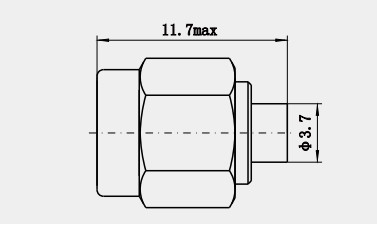

Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | ||
| Kháng trở | 50Ω | |
| Phạm vi tần số | DC ~ 18GHz | |
| Điện áp định số | 335VRMS* | |
| Dây điện tử điện áp kháng cự | 1000VRMS* | |
| Kháng cách nhiệt | ≥ 5000MΩ | |
| Phản kháng trung tâm | Trình điều khiển trung tâm | ≤ 3,0mΩ |
| Hướng dẫn bên ngoài | ≤ 2,0mΩ | |
| VSWR | ≤1.3 | |
| Chất liệu và đặc điểm cơ học: | |||
| Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc vàng |
| Phụ nữ/Socket | Beryllium đồng | Bọc vàng | |
| Sự liên lạc kiên cường | Beryllium đồng | Bọc niken | |
| Vỏ/Căn hộ | Đồng | Bọc vàng | |
| Vỏ/Căn hộ | Thép không gỉ | Bị thụ động | |
| Máy cách nhiệt | PTFE | ||
| Nhẫn niêm phong | Cao su silicone | ||
| Độ bền | 500cycle | ||
| Vòng xoắn | 0.79~1.13N.m | ||
| * Các vật liệu khác và lớp phủ hoàn thiện có thể được tùy chỉnh | |||
Danh mục sản phẩm:
| Các bộ sưu tập cáp RF |
| Hướng dẫn sóng đến bộ điều chỉnh đồng trục |
| Các niêm phong hermetic thủy tinh-kim loại |
| Bộ kết nối dòng J30J |
| Các khớp quay vi sóng |
| Bộ điều hợp RF |
| Bộ kết nối RF SMA/SSMA |
| Bộ kết nối RF SMP/SSMP |
| Bộ kết nối RF TNC |
| N Type RF Connector |
| MCX/MMCX RF Connector |
| Bộ kết nối RF BNC |
| Máy kết nối sóng milimét (mm, 2.92mm) |
Ứng dụng:
1Thiết bị thử nghiệm và đo:
Trong thiết bị thử nghiệm và đo điện tử, đầu nối SMA được sử dụng để kết nối các máy phát tín hiệu, các máy phân tích phổ và các dụng cụ đo khác.Tính chính xác cao và đặc điểm mất mát thấp của chúng làm cho chúng lý tưởng cho thiết bị thử nghiệm.
2. Tự động hóa công nghiệp:
Trong các hệ thống điều khiển tự động hóa công nghiệp, đầu nối SMA được sử dụng để kết nối nhiều cảm biến và bộ điều khiển khác nhau để đảm bảo truyền dữ liệu chính xác và thời gian thực.
3Nghiên cứu khoa học:
Trong nghiên cứu khoa học, đặc biệt là trong các thí nghiệm vật lý và thiết bị quan sát thiên văn,Các đầu nối SMA được sử dụng để kết nối các nguồn tín hiệu tần số cao và thiết bị nhận để cung cấp truyền tín hiệu trung thực cao.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạn.
