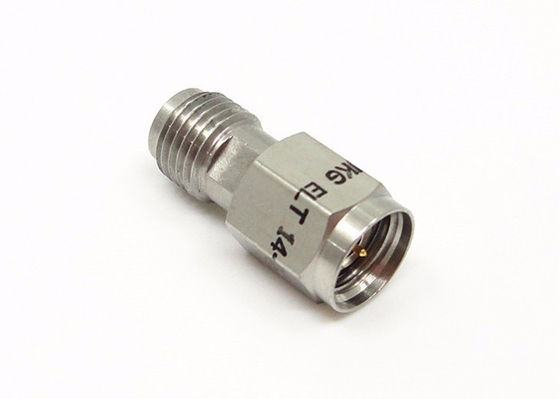

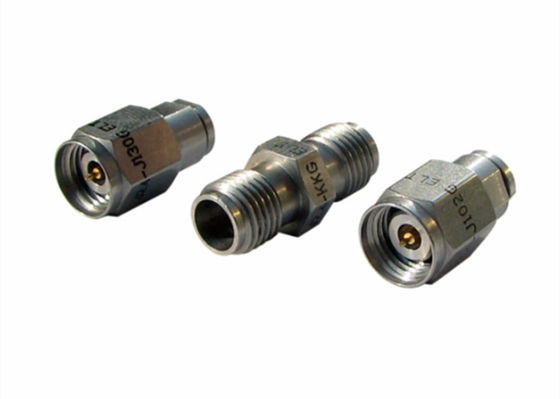

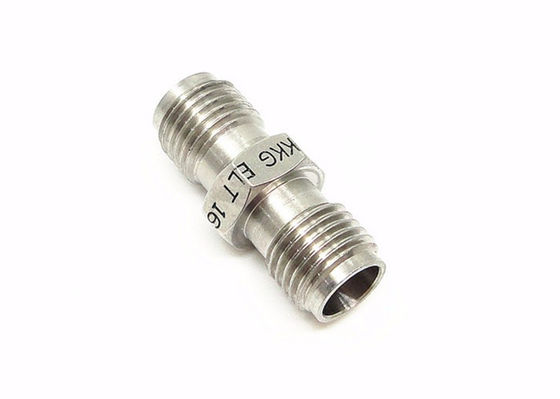

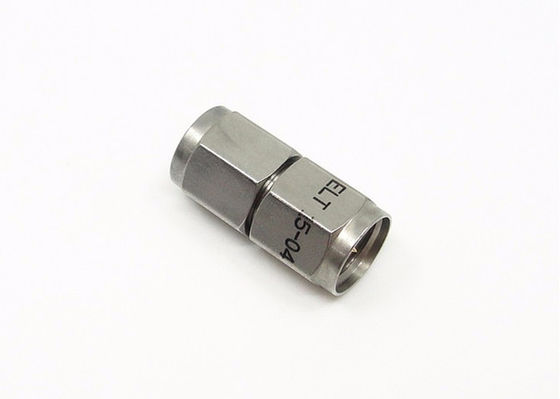

2.4mm Millimeter Wave Connector
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Đầu nối đồng trục RF 2,4mm | Mạ: | Mạ vàng/Mạ niken |
|---|---|---|---|
| Trở kháng: | 50Ω | Giấy chứng nhận: | CE RoH |
| Kiểu: | Nam/nữ | ||
| Làm nổi bật: | kết nối cáp đồng trục,kết nối đồng trục vi sóng |
||
Super chất lượng nhà máy trực tiếp 2.4mm Millimeter sóng kết nối với tần số cao
2.4 Sản phẩm loại là một đầu nối sóng milimét hiệu suất cao, tần số là 50 GHz, sử dụng kết nối đường dây không khí, với các đặc điểm về khối lượng nhỏ, trọng lượng nhẹ, tần số sử dụng cao,kết nối đáng tin cậy, nó được sử dụng rộng rãi trong các thiết bị đo sóng vi sóng tần số cao và sóng milimet.
Các đầu nối đồng trục 2.4mm 50 ohm chính xác cao cho sử dụng RF và vi sóng chung. These high performance connectors are used in a wide variety of test and measurement settings ranging from cellular to satellite communications for the proper matching of equipment and cable interconnectCác đầu nối được chế tạo từ thép không gỉ bền và được thiết kế để chịu được sử dụng lặp đi lặp lại.
Thông số kỹ thuật
|
Đặc điểm điện
|
||||
|
Kháng trở
|
50Ω
|
|||
|
Phạm vi tần số
|
DC 50GHz
|
|||
|
Điện áp định số
|
170VRMS (mực nước biển tối đa)
|
|||
|
Dây điện tử điện áp kháng cự
|
500VRMS (mực nước biển tối đa)
|
|||
|
Kháng cách nhiệt
|
≥ 5000MΩ
|
|||
|
Kháng tiếp xúc |
Máy dẫn bên ngoài
|
≤2mΩ
|
||
|
Người dẫn trung tâm
|
≤3mΩ
|
|||
|
VSMR
|
≤1,05+0,005f
|
|||

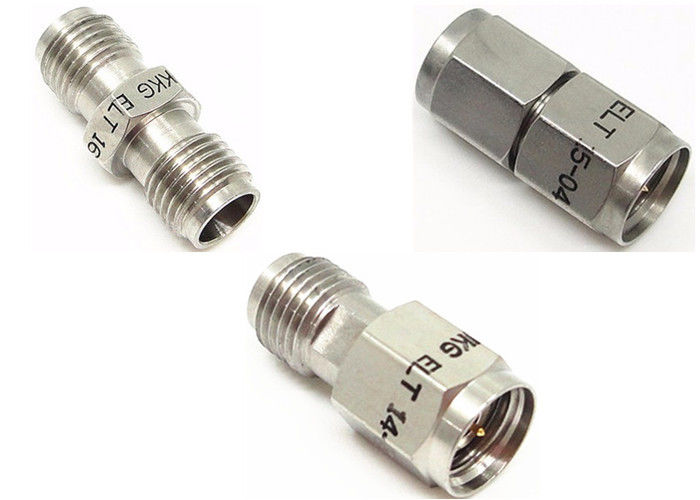

Sơ vẽ chi tiết
Đặc điểm:
• Bộ kết nối 2,4mm là một bộ kết nối vi sóng chính xác.
• Xây dựng bằng thép không gỉ
• Hiệu suất điện cao hơn đến 50 GHz
• Các đầu nối trong các tùy chọn End Launch và Flange
• Khớp với 2.4mm, SMP, 2.92mm, SMA.
• Tốt cho các ứng dụng đòi hỏi truyền tần số cao
• Giao diện ghép nối theo MIL-STD-348
• Hiệu suất điện vượt trội lên đến 50 GHz
• Độ tin cậy tuyệt vời khi gặp phải các điều kiện sốc và rung động cực kỳ
• Kết nối nhanh các cắm cáp và bộ điều hợp
Ưu điểm:
| Sản phẩm bình thường | Sản phẩm ưu tú | |
| Phạm vi tần số | DC ~ 40GHz | DC ~ 65GHz |
| VSWR | ≤1.35 | ≤1.3 |
| Độ bền | 300 chu kỳ | > 500 chu kỳ |
Ứng dụng:
* Máy bay, radar
* Hệ thống định vị
* Tên lửa và hệ thống hướng dẫn
* Hệ thống viễn thông
* Thiết bị
* Ô tô
* Máy tính / LAN
* Truyền thông
* Trung tâm nghiên cứu
* Struyền thông vệ tinh
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
