Thông tin chi tiết sản phẩm:
Thanh toán:
|
Tên sản phẩm: | Ổ cắm SMA RA | mạ: | Đồng thau & thép không gỉ |
---|---|---|---|
Kháng trở: | 50Ω | Giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 |
Độ bền: | 500 chu kỳ | Thân hình: | Góc phải |
Loại: | Đầu nối cáp | loại cáp: | 3#Hàn cứng/Hàn linh hoạt |
Làm nổi bật: | 7 16 din rf kết nối,kết nối din dỗ |

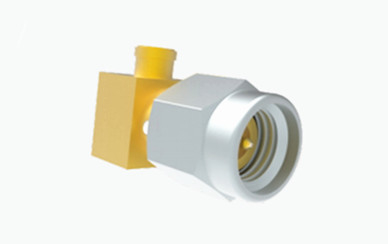

SMA Male Right Angle RF Connector cho cáp 3# bán cứng / bán linh hoạt
Kết nối đồng trục SMA RF là một kết nối rất nhỏ gọn và có khả năng tần số cao tuân thủ tiêu chuẩn MIL-C-39012.bao gồm một yếu tố hình dạng nhỏ, khả năng băng thông rộng, hiệu suất cơ khí và điện xuất sắc và độ tin cậy cao.Do sử dụng rộng rãi trong các lĩnh vực như truyền thông vi sóng và thiết bị đo vi sóngCông ty chúng tôi đã phát triển một dòng các đầu nối hiệu suất cao có thể hoạt động ở tần số lên đến 20GHz.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
Đặc điểm điện | ||
Kháng trở | 50Ω | |
Phạm vi tần số | DC ~ 18GHz | |
Điện áp định số | 335VRMS* | |
Dây điện tử điện áp kháng cự | 1000VRMS* | |
Kháng cách nhiệt | ≥ 5000MΩ | |
Phản kháng trung tâm | Trình điều khiển trung tâm | ≤ 3,0mΩ |
Hướng dẫn bên ngoài | ≤ 2,0mΩ | |
VSWR | ≤1.3 |
Chất liệu và đặc điểm cơ học: | |||
Trình điều khiển trung tâm | Đàn ông/cắm | Đồng | Bọc vàng |
Phụ nữ/Socket | Beryllium đồng | Bọc vàng | |
Sự liên lạc kiên cường | Beryllium đồng | Bọc niken | |
Vỏ/Căn hộ | Đồng | Bọc vàng | |
Vỏ/Căn hộ | Thép không gỉ | Chất thụ động | |
Máy cách nhiệt | PTFE | ||
Nhẫn niêm phong | Cao su silicone | ||
Độ bền | 500cycle | ||
Vòng xoắn | 0.79~1.13N.m | ||
* Các vật liệu khác và lớp phủ hoàn thiện có thể được tùy chỉnh |

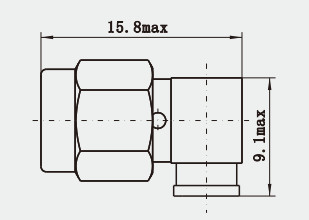

Hình vẽ chi tiếtSMA Male Right Angle RF Connector cho cáp 3# bán cứng / bán linh hoạt
Đặc điểm sản phẩm:
1. Cơ chế gắn kết / tháo rời: Các đầu nối SMA thường sử dụng cơ chế ghép dây,cung cấp một kết nối rất đáng tin cậy nhưng cũng có nghĩa là chúng không phải là các loại kết nối kết nối nhanh / ngắt kết nối.
2Ứng dụng: Được sử dụng rộng rãi trong truyền thông vi sóng, hệ thống radar, thiết bị thử nghiệm, truyền thông vệ tinh, dụng cụ đo chính xác và các lĩnh vực khác.
3Các vật liệu: Thông thường được làm từ thép không gỉ hoặc kim loại chống ăn mòn khác để đảm bảo độ bền và hiệu suất lâu dài.
4. Loại giới tính: Các kết nối SMA có kiểu nam (bộ chứa) và nữ (cắm), cần được ghép nối để thiết lập kết nối.
Ứng dụng:
1Thử nghiệm và nghiên cứu: Trong nghiên cứu khoa học và phát triển nguyên mẫu, đầu nối SMA thường được chọn để xây dựng mạch RF và thiết lập thử nghiệm ở tần số vi sóng.
2Truyền thông không dây: Trong các trạm cơ sở di động, mạng không dây và các hệ thống truyền thông không dây khác, đầu nối SMA được sử dụng cho các nhu cầu kết nối RF khác nhau.
3Các dụng cụ chính xác: Trong các ứng dụng đòi hỏi độ chính xác và ổn định cao, chẳng hạn như một số phương pháp đo lường và thử nghiệm.Bộ kết nối SMA là sự lựa chọn ưa thích để kết nối cáp đồng trục.
4Thiết bị chẩn đoán y tế: Một số thiết bị y tế sử dụng tần số vi sóng để chụp ảnh hoặc điều trị cũng có thể sử dụng kết nối SMA.
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ kết nối SMP, nếu đầu nối bạn đang sử dụng không được tìm thấy, vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
