Thông tin chi tiết sản phẩm:
Thanh toán:
|
| mạ: | Mạ vàng/thụ động | Kháng trở: | 50Ω |
|---|---|---|---|
| giấy chứng nhận: | Tiêu chuẩn ISO-9001-2015 | điện môi: | PEI/PLF |
| Loại: | đầu nối RF | Giới tính: | nữ giới |
| Độ bền: | 500 chu kỳ | ||
| Làm nổi bật: | Bộ kết nối RF nữ dòng Microstrip MSSM,Bộ kết nối RF thép không gỉ,Bộ kết nối RF thép không gỉ sóng milimet |
||
Bộ kết nối RF thép không gỉ nữ dòng MSSM sóng milimet với micro-band
Dòng sản phẩm MSSM bao gồm các đầu nối sóng milimet hiệu suất cao có khả năng hoạt động ở tần số lên đến 40GHz.Các đầu nối này sử dụng các kết nối đường sợi khí đệm và có thể trao đổi với loạt SSMAĐược biết đến với kích thước nhỏ gọn, thiết kế nhẹ, tần số hoạt động cao và kết nối đáng tin cậy,Các đầu nối MSSM được sử dụng rộng rãi trong các phép đo sóng vi sóng tần số cao và các thiết bị sóng milimetTính năng của chúng làm cho chúng đặc biệt phù hợp cho các ứng dụng đòi hỏi không gian hạn chế và hiệu suất tần số cao.
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Đặc điểm điện | |
| Kháng trở | 50Ω |
| Phạm vi tần số | DC ~ 40GHz |
| Dây điện tử điện áp kháng cự | 500VRMS* |
| Kháng cách nhiệt | ≥5000MΩ |
| VSWR | ≤1,07+0,007f |
| Mức độ chất lượng | Mức hiệu suất cao |
| Tính chất vật liệu và cơ khí | |
| Người dẫn trung tâm | BerylliumĐồng GĐồ cũ |
| Máy dẫn bên ngoài | BerylliumĐồng GĐồ cũThép không gỉ |
| Khép kínDđiện | PLF/PEI |
| Phạm vi nhiệt độ | -55 ~ +125°C |
Tính năng:
1Cấu trúc cơ bản
Đường dẫn bên trong: phích chân trung tâm, được sử dụng để kết nối cáp và giao diện của thiết bị để đạt được kết nối thông tin.
Đường dẫn bên ngoài: ổ cắm hình trụ có chức năng bảo vệ và cố định đầu nối khỏi môi trường bên ngoài.
Máy cách nhiệt: Nằm giữa các dây dẫn bên trong và bên ngoài để ngăn chặn nhiễu tín hiệu và mạch ngắn.
2Tần số hoạt động: Tùy thuộc vào cấu trúc vật lý của đầu nối, bao gồm kích thước của các dây dẫn bên trong và bên ngoài, bản chất của vật liệu điện môi, v.v.
3VSWR (VSWR): một trong những chỉ số quan trọng về lợi thế của đầu nối, VSWR thấp hơn, hiệu suất càng tốt.
4. Mất đầu vào: mất tín hiệu do quá trình truyền tín hiệu, hiệu quả truyền tín hiệu kết nối càng nhỏ thì hiệu quả cao hơn.

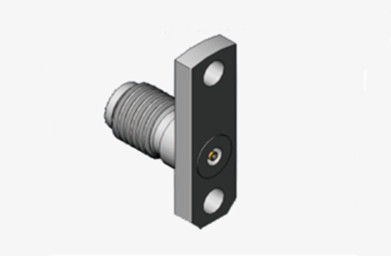

Bức vẽ phác thảo và hình ảnh của Bộ kết nối RF thép không gỉ nữ dòng MSSM sóng milimet với micro-band
Ứng dụng:
1- lĩnh vực truyền thông: Trong truyền thông di động, dữ liệu không dây, hệ thống gọi điện và các thiết bị khác,Các đầu nối đồng trục RF MSSM được sử dụng để truyền tín hiệu tần số vi sóng để đảm bảo truyền ổn định các tín hiệu tần số cao.
2. Mảng phát sóng: Trong hệ thống phát sóng, các đầu nối đồng trục RF MSSM được sử dụng để kết nối bộ phát và ăng-ten để nhận ra việc truyền tín hiệu TV.Hiệu suất điện tốt và độ bền cơ khí đảm bảo truyền tín hiệu phát sóng ổn định.
