Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Material: | Stainless steel | Gender: | Female |
|---|---|---|---|
| Product name: | 2.92mm,K type,SMK | Keywords: | 4 Holes Flange Panel Connector |
| Item: | Millimeter Wave Connector | Plating: | Passivated |
| Application: | RF | Insulator: | PTFE |
| Làm nổi bật: | Bộ kết nối cáp RF linh hoạt,K2.92 mm Phụ nữ RF Connector,Bộ kết nối RF thép không gỉ |
||

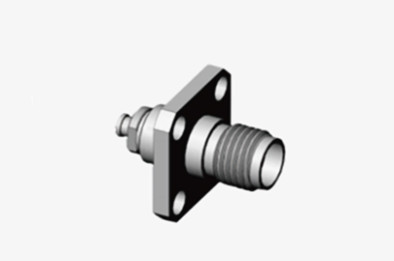

K2.92 mm Phụ nữ RF Connector Stainless Steel Coaxial cho 1 # Kabel bán cứng / linh hoạt
Loại K, còn được gọi là đầu nối 2,92mm, là đầu nối sóng milimet phổ biến. Nó có thể hoạt động ở tần số lên đến 40 GHz.nó có thể hoán đổi với dòng SMA và 3.5mm đầu nối. đầu nối này tự hào về kích thước nhỏ, thiết kế nhẹ, tần số hoạt động cao và kết nối đáng tin cậy.

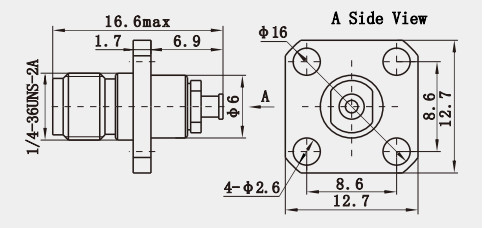

Hình sơ đồ:
Chi tiết:
Lưu ý:Dữ liệu cụ thể của mô hình dựa trên dữ liệu trong trang đặc tả sản phẩm.
| Kháng trở | 50 Ω |
| Phạm vi tần số | DC - 40 GHz |
| Đánh giá điện áp | 250 VRMS (tối đa mực nước biển) |
| Dòng điện đệm chịu điện áp | 750 VRMS (tối đa mực nước biển) |
| Tỷ lệ sóng cố định điện áp VSWR |
≤ 1,05 + 0,005f |
| Kháng tiếp xúc | Trình dẫn trung tâm ≤ 3,0 mΩ |
| Đường dẫn bên ngoài ≤ 2,0 mΩ | |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Hướng dẫn bên trong | Chiếc cắm nam: đồng, bọc vàng |
| Đàn bà Jack: BeCu, bọc vàng | |
| Sự liên lạc kiên cường | BeCu, bọc niken |
| Cơ thể / Shell / Nhà chứa | Đồng, bọc vàng Thép không gỉ, thụ động |
| Máy cách nhiệt | PEI |
| Ghi đệm | Cao su silicone |
| Nhiệt độ | -55°C ~ +125°C |
| Độ bền | 500 chu kỳ |
| Vòng xoắn | 0.79 ~ 1.13 N.m |
Đặc điểm:
1- Khả năng thay thế và tương thích
Thiết kế xem xét khả năng tương thích với đầu nối SMA và 3,5mm, giúp dễ dàng đạt được kết nối và thay thế giữa các hệ thống và thiết bị khác nhau.
Thiết kế của đầu nối cho phép kết nối với đầu nối SMA và 3,5mm mà không cần chuyển đổi, nhưng điều quan trọng là phải nhận thức được những thay đổi về hiệu suất tiềm năng và các vấn đề về khả năng thích nghi.
2- Sức bền và đáng tin cậy:
Các kết nối K2.92 được thiết kế để chịu được điện áp thử nghiệm lên đến 750V, đảm bảo độ tin cậy trong môi trường điện áp cao.
Độ bền của đầu nối đạt 1000 chu kỳ, đảm bảo độ tin cậy và ổn định lâu dài.
Ứng dụng:
1Ứng dụng trong chăm sóc sức khỏe và nghiên cứu khoa học:
Trong các công nghệ hình ảnh y tế, chẳng hạn như xạ trị vi sóng và hình ảnh sóng milimet, đầu nối K2.92 đảm bảo truyền tín hiệu chính xác giữa các thiết bị và hệ thống điều khiển.
Các tổ chức nghiên cứu dựa vào các đầu nối K2.92 để duy trì tính toàn vẹn tín hiệu cao trong các giao tiếp tần số cao hoặc phân tích tài sản vật liệu.
2Ứng dụng công nghiệp và tự động hóa:
Trong tự động hóa công nghiệp tốc độ cao và robot, một lượng dữ liệu đáng kể cần được truyền nhanh chóng và chính xác giữa các đơn vị điều khiển và thiết bị điều khiển.92 kết nối đảm bảo lưu lượng dữ liệu hiệu quả trong các hệ thống này.
Các thiết bị IoT và cảm biến thông minh ngày càng được sử dụng trong công nghiệp.92 kết nối đáp ứng những nhu cầu này.
Máy kết nối RF nam nữ 2,92mm khác
|
Số phần
|
Mô tả
|
|
K-KFD29
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-KFD87G
|
Thép không gỉ 2.92mm loại K nữ RF Coaxial Connector
|
|
K-KFD42
|
2.92mm loại K nữ RF kết nối đồng trục
|
|
K-JFD61G |
Thép không gỉ 2.92mm loại K Male RF Coaxial Connector
|
