Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Tên sản phẩm: | Bộ chuyển đổi SMA nam | Kháng trở: | 50Ω |
|---|---|---|---|
| điện môi: | PTFE | Loại: | đầu nối RF |
| Ứng dụng: | RF | Giới tính: | Nam giới |
| Vật liệu: | Thép không gỉ | Tuổi thọ: | 500 vòng kết nối |
| chất cách điện: | PTFE | ||
| Làm nổi bật: | Bộ kết nối RF SMA tần số cao,Bộ kết nối RF SMA nam,Bộ kết nối đồng trục RF SMA thép không gỉ |
||

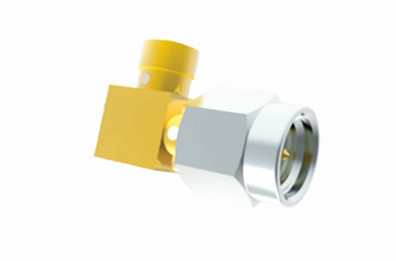

SMA Male Right Angle Stainless Steel RF Connector
Bộ kết nối đồng trục SMA RF là một bộ kết nối đồng trục tần số cao nhỏ được thiết kế theo MIL-C-39012. Nó tự hào về những lợi thế như kích thước nhỏ gọn, phạm vi tần số rộng,Hiệu suất cơ khí và điện cao hơnLà đầu nối đồng trục RF được sử dụng phổ biến nhất, nó được sử dụng rộng rãi trong truyền thông vi sóng, thiết bị đo vi sóng và các lĩnh vực khác.Các đầu nối hiệu suất cao được phát triển bởi công ty chúng tôi có thể đạt tần số lên đến 20GHz.

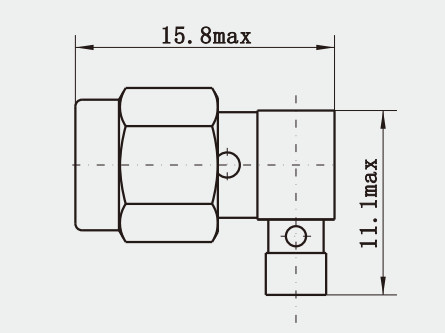

Bức vẽ phác thảo và hình ảnh ((mm))
Đặc điểm điện của bộ điều hợp SMA RF
| Kháng trở | 50Ω |
| Phạm vi tần số | DC - 18GHz |
| Đánh giá điện áp | 335VRMS (tối đa mực nước biển) |
| Dielectric chống điện áp | 1000 VRMS (tối đa mực nước biển) |
|
VSWR (Tỷ lệ sóng cố định điện áp) |
≤ 13 |
| Kháng tiếp xúc |
Trình dẫn trung tâm ≤ 3,0 mΩ Đường dẫn bên ngoài ≤ 2,0 mΩ |
| Kháng cách nhiệt | ≥ 5000 MΩ |
Các bộ điều hợp RF SMA khác nam nữ đến SMA trong loạt nam nữ
|
Số phần
|
Mô tả
|
|
SMA-KJK
|
SMA phụ nữ sang người đàn ông sang người phụ nữ
|
|
SMA-JJ
|
Bộ điều hợp SMA từ nam sang nam
|
|
SMA-JWK1C
|
Bộ chuyển đổi RA SMA nam sang nữ
|
|
SMA-JWJ
|
Bộ điều hợp SMA từ nam sang nam
|
|
SMA-KK2 |
Bộ điều hợp SMA từ nam sang nam
|
|
SMA-KYFK
|
SMA phụ nữ để phụ nữ bộ điều hợp vách ngăn
|
1.
2.
3.
4.
5.
6.
Ứng dụng:
| Mạng lưới | Satcom |
| Máy tính / mạng LAN | Máy tính / mạng LAN |
| Truyền thông di động | Thiết bị đo |
| Trạm cơ sở | Truyền thông di động |
| Các cơ sở ngoài trời | Radar, lò vi sóng. |
| Truyền thông | Thiết bị đo |
| Ô tô | Thăng đường kết nối |
| Cơ sở cơ bản | Hệ thống vô tuyến, truyền hình |
Đặc điểm:
Kích thước nhỏ gọn: SMA viết tắt của "SubMiniature version A", đề cập đến kích thước nhỏ của nó, làm cho nó lý tưởng cho các ứng dụng nơi không gian là ở mức cao.
Kết nối đáng tin cậy: Các đầu nối SMA sử dụng một cơ chế ghép dây có sợi cung cấp một kết nối vật lý an toàn, đảm bảo truyền tín hiệu ổn định.
Các tùy chọn gắn đa dạng: Các đầu nối SMA có các phiên bản góc thẳng và thẳng, cung cấp việc lắp đặt vòm hoặc vách ngăn, và có sẵn với các liên lạc crimp hoặc hàn để phù hợp với các yêu cầu ứng dụng khác nhau.
Các vật liệu chất lượng cao: Vỏ của đầu nối SMA thường được làm bằng thép không gỉ SU303 hoặc đồng và được bọc vàng để đảm bảo độ dẫn điện tốt và chống ăn mòn.
Các thông số kỹ thuật cụ thể: Các đầu nối SMA có trở kháng đặc trưng là 50Ω và phạm vi tần số được xác định rõ ràng, giúp người dùng lựa chọn các đầu nối phù hợp với nhu cầu kỹ thuật cụ thể của họ.
Hội thảo & Triển lãm
Lưu ý:
Chúng tôi có hơn 10.000 loạiBộ điều hợp RF,nếu các kết nối bạn đang sử dụng không được tìm thấy, xin vui lòng liên hệ với chúng tôi với chi tiết của bạnLs..
