Bộ chuyển đổi đồng trục sang ống dẫn sóng SMA Cái 11.9GHz-18GHz WR62 BJ140 SMA-BJ140-KF

 Bộ chuyển đổi sóng dẫn WR62 BJ140 sang SMA Cái (Female) 11.9GHz~18GHz

Tần số củabộ chuyển đổi sóng dẫn sang đồng trụcđược xử lý bởi Elite Electronic (ELT) bao gồm 5.4GHz-110GHz. Với độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, nó được sử dụng rộng rãi trong đo lường vi sóng và thiết bị sóng milimet. Sóng dẫn có sóng dẫn hình chữ nhật tiêu chuẩn và sóng dẫn hai gờ, và sóng dẫn phi tiêu chuẩn có thể được tùy chỉnh theo yêu cầu của người dùng. Giao diện kết nối đầu đồng trục bao gồm N, TNC, SMA, SMP, 3.5mm, K (2.92mm), 2.4mm, 1.85mm, 1.0mm và microstrip. Bộ chuyển đổi sóng dẫn sang đồng trục được chia thành hai loại: kiểu đầu vào (end Launch) và kiểu góc vuông (right angle launch) theo hướng giao diện. Trong số đó, kiểu RA launch cũng có thể được sử dụng như cấu trúc công suất cao.



Ưu điểm:

-Bộ chuyển đổi sóng dẫn của chúng tôi có độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, v.v., điều này làm cho chúng được sử dụng rộng rãi trong đo lường vi sóng và các thiết bị sóng milimet, v.v.



Bản vẽ phác thảo của Mã sản phẩm SMA/BJ140-KF:

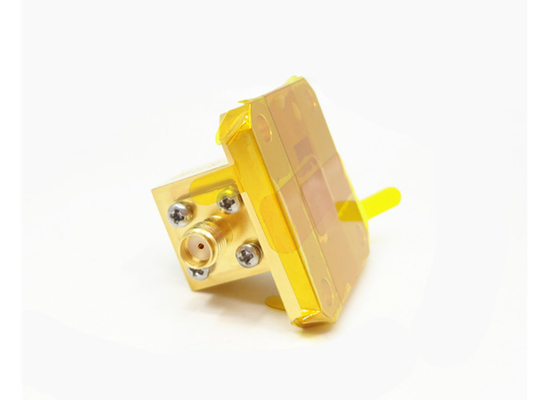

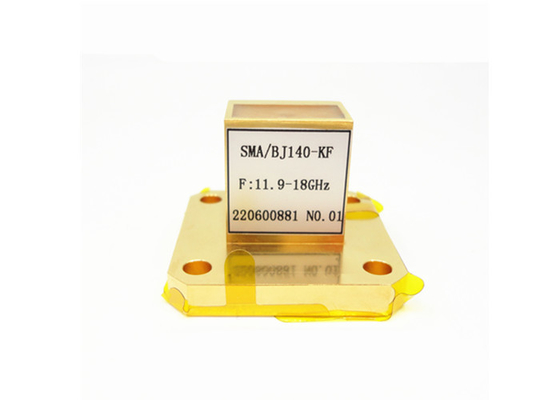

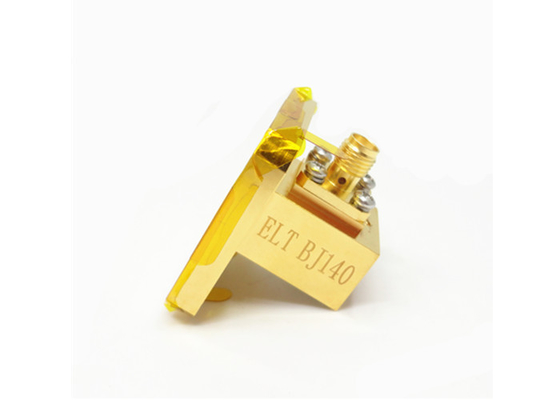

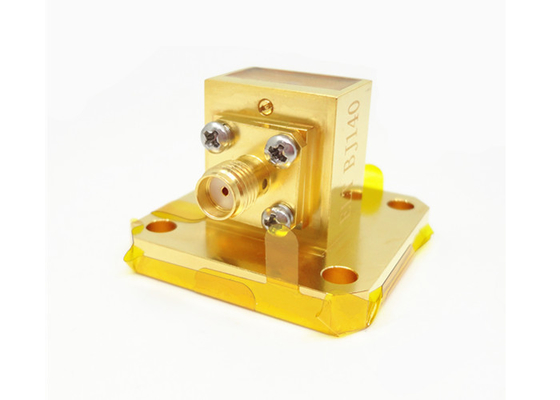

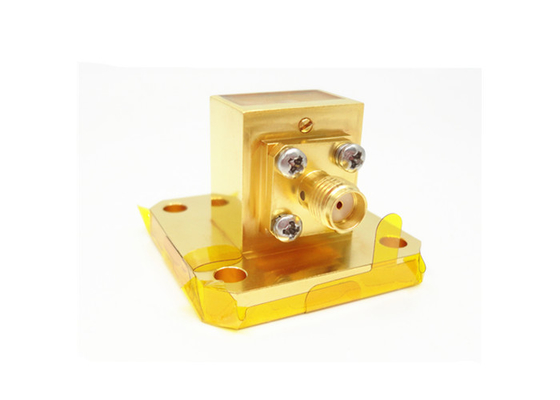

Hình ảnh của Bộ chuyển đổi sóng dẫn WR62 BJ140 sang SMA Cái (Female)/BJ140-KF:





Danh sách Bộ chuyển đổi sóng dẫn sang đồng trục SMA:

Mã sản phẩm	Mô tả	Ghi chú
SMA/BJ100-KFE2	Bộ chuyển đổi đầu vào WR90(BJ100) sang SMA cái	BJ100=WR90
SMA/BJ100-KF6	Bộ chuyển đổi góc vuông WR90(BJ100) sang SMA đực
SMA/BJ120-KFE	Bộ chuyển đổi đầu vào WR75(BJ120) sang SMA cái	BJ120=WR75
SMA/BJ120-KF6	Bộ chuyển đổi góc vuông WR75(BJ120) sang SMA cái
SMA/BJ140-KFE	Bộ chuyển đổi đầu vào WR62(BJ140) sang SMA cái	BJ140=WR62
SMA/BJ140-KF15	Bộ chuyển đổi góc vuông WR62(BJ140) sang SMA cái
SMA/BJ180-KFE5	Bộ chuyển đổi đầu vào WR51(BJ180) sang SMA cái	BJ180=WR51
SMA/BJ180-KF2	Bộ chuyển đổi góc vuông WR51(BJ180) sang SMA cái



Tham chiếu chéo của Tiêu chuẩn sóng dẫn

Bộ chuyển đổi sóng dẫn sang đồng trục-ELT 2024.pdf
