Đầu nối RF cái loại SMA kín khí
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | đầu nối RF | Mạ: | Vàng mạ |
|---|---|---|---|
| Trở kháng: | 50Ω | Giấy chứng nhận: | CE RoH |
| Điện môi: | PTFE | Kiểu: | đầu nối RF |
| Phong cách: | Thẳng | Vật liệu: | Thau |
| Làm nổi bật: | Đầu nối SMA kín khí cho nữ,Đầu nối SMA RF kín cho nữ,Đầu nối SMA RF kín cho nữ |
||

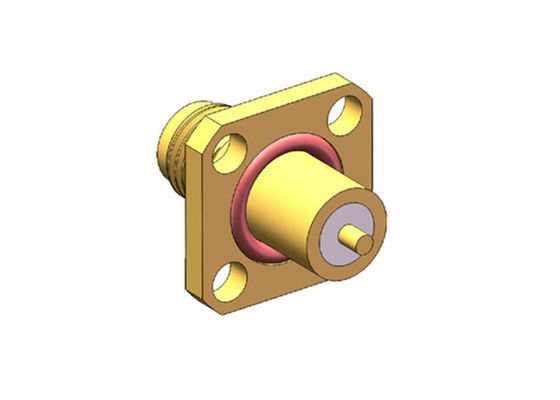

Đầu nối RF SMA Loại kín khí ren trong với Microstrip cho Ăng-ten Ô tô
SMA là một loại đầu nối đồng trục RF được ứng dụng rộng rãi, với khớp nối ren có kích thước nhỏ. Trở kháng đặc trưng là 50 Ohm. Đặc điểm của đầu nối là dải tần rộng, hiệu suất tuyệt vời, độ tin cậy cao. Chúng được sử dụng để kết nối với cáp RF hoặc đường microstrip trong mạch RF của hệ thống WLAN, chương trình điều khiển, thiết bị vi sóng và hệ thống truyền thông kỹ thuật số. Tần số có thể lên tới 18GHz khi sử dụng cáp bán cứng hoặc bán linh hoạt.
Thông số kỹ thuật của Đầu nối RF SMA Loại kín khí ren trong với Microstrip cho Ăng-ten Ô tô(mm)
| Giao diện theo | IEC60169-15 |
| Trở kháng | 50Ω |
| Dải tần | DC đến 18GHz |
| Suy hao chèn | ≤0.30dB |
| VSWR | ≤1.2(DC-6GHz) |
| Điện trở cách điện | ≥5000MΩ |
| Điện trở tiếp xúc trung tâm | ≤3mΩ |
| Điện trở tiếp xúc ngoài | ≤2mΩ |
| Chu kỳ ghép nối | ≥500 |
| Dải nhiệt độ | -65-+165℃ |
|
Vật liệu cách điện |
PTFE |
Bản vẽ chi tiết của Đầu nối RF SMA Loại kín khí ren trong với Microstrip cho Ăng-ten Ô tô(mm)
| Mã sản phẩm | L | L1 | L2 | D | D1 | D2 | Mô tả |
| SMA(M)-KFD14 | 6 | 1.8 | 15(+0.15;-0.05) | 0.6 | 6 | 2.6 | Đầu nối RF SMA ren trong kín khí 2 lỗ mặt bích |
| SMA(M)-KFD15 | 8 | 3 | 17.5(+0.10;-0.05) | 0.7 | 5 | 2.6 | |
| SMA-KFD19 | 4 | 2 | 13.5(+0.15;-0.05) | 1.3 | 6 | 2.6 | Đầu nối RF SMA ren trong mặt bích 2 lỗ |
Ngoài ra còn có các Đầu nối RF SMA khác (mm):
1.
| Mã sản phẩm | L | L1 | Mô tả |
| SMA-KFD553 | 1.5 | 4 | Đầu nối RF SMA ren trong gắn mặt bích 4 lỗ |
| SMA-KFD666 | 5.4 | 6.9 | |
| SMA-KFD850 | 6 | 8.5 |
2.
| Mã sản phẩm | L | L1 | D | D1 | D2 | Mô tả |
| SMA-KFD1308 | 11.7 | 13.7 | 2.6 | 1.3 | 4.1 | Đầu nối RF SMA ren trong mặt bích 4 lỗ |
| SMA-KFD1318 | 7 | 17 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1367 | 5 | 11 | 2.6 | 1.3 | 4.1 | |
| SMA-KFD1393 | 8.4 | 9.4 | 2.6 | 1.3 | 4.1 | |
| SMA(S)-KFD1414 | 23.9 | 27 | 2.6 | 1.3 | 4.1 | Đầu nối RF SMA ren trong chống nước gắn mặt bích 4 lỗ |
3.
| Mã sản phẩm | L | L1 | D | D1 | Mô tả |
| SMA-KFD90 | 3.2 | 2.5 |
0.65 phẳng
|
6 | Đầu nối RF SMA ren trong mặt bích 4 lỗ |
| SMA-KFD126 | 4 | 2.5 |
0.65 phẳng
|
6 | |
| SMA-KFD129 | 4 | 2 |
0.65 phẳng
|
6 | |
| SMA-KFD870 | 3 | 5 |
0.65 phẳng
|
6 |
Ứng dụng của Đầu nối RF SMA Loại kín khí ren trong với Microstrip cho Ăng-ten Ô tô(mm)
- Không dây
- Ăng-ten
- Băng thông rộng
- Thiết bị đo đạc
- Ăng-ten mảng pha
- Kết nối bảng mạch với bảng mạch
LƯU Ý:
Chúng tôi có hơn 10.000 loại Đầu nối/Bộ chuyển đổi RF SMA, nếu đầu nối bạn đang tìm kiếm không có ở đây, vui lòng liên hệ với chúng tôi với thông tin chi tiết của bạntiết.
