Các kết nối niêm phong thủy tinh bằng kim loại bằng vàng Single Pin 50Ohm RF Feedthroughs JM2516N
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Con dấu thủy tinh đến kim loại | mạ: | Mạ vàng |
|---|---|---|---|
| Kháng trở: | 50 Ôm | Tên khác: | RF/50 ohm Feedthrus |
| Ghim: | Đơn vị | Vật liệu: | Kovar 4j29 |
| thủy tinh: | 7052,7070 | ẩn dật: | <1.01325 X 10E-08 std.cc/s |
| Làm nổi bật: | kết nối điện kín,đầu nối mini rf |
||
50Ohm RF Feedthroughs Glass to Metal Seals for Electronics Packages Hàng không vũ trụ
Kính hermetic để kim loại niêm phong RF / DC Feedthroughs /Multi-pin Headers/Bộ kết nốicòn được gọi làMáy cách nhiệt thủy tinhChúng chủ yếu được sử dụng để truyền tín hiệu vi sóng, tín hiệu điện và tín hiệu điều khiển giữa các mô-đun và các mô-đun, mô-đun và các thành phần có yêu cầu niêm phong khí.Chúng là một trong những thành phần quan trọng nhất trong các thành phần niêm phong.
Kính với hằng số điện bao bọc thấp và mất điện bao bọc thấp được sử dụng làm vật liệu cách điện và hỗ trợ.Hợp kim KovarĐường dẫn trung tâm có nhiều kiểu kết thúc như liên kết dây vàng, hàn và kết hợp vvMáy cách nhiệt thủy tinh nhỏ, nhẹ, kín, đáng tin cậy cao và đã được phổ biến rộng rãi trong các ngành công nghiệp sản xuất điện tử trong những năm gần đây.
| Tên sản phẩm | Kính hermetic để kim loại niêm phong |
| Mô hình số. | JM2516N |
| Kháng trở | 50 Ohm RF |
| Loại | 1 chân |
| Dòng | 1 hàng |
| Màu sắc | Bọc bằng vàng |
| Khung và vật liệu kim | Kovar 4J29 |
|
Vật liệu thủy tinh
Màu kính
|
Loại 7050 hoặc 7070
Xanh hoặc trắng
|
| Phạm vi tần số | DC ~ 50 GHz |
| VSWR | ≤1.2 |
| Chống điện áp | ≥ 300V |
|
Hermecity Tỷ lệ rò rỉ |
< 1.01325 X 10-3Pa*cm3/s < 1X 10- 9mbar*l/s < 1 x 10- 9ccHe/s @ 1 atm |
| Kháng cách nhiệt | ≥2000MΩ |
| Nhiệt độ hoạt động | -65°C~+260°C |

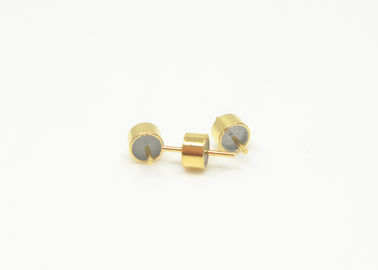

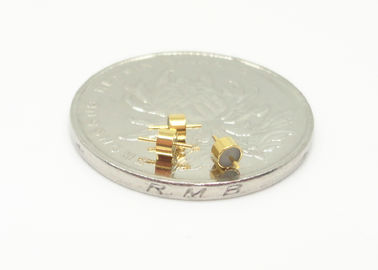

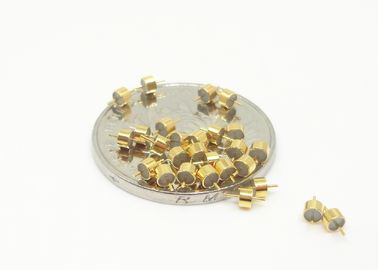

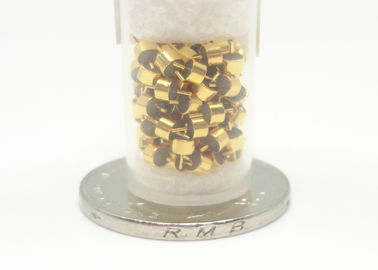

Hình ảnh sản phẩm của JM2516N:
Hình ảnh chi tiết
Đơn vị ((mm)
Sản phẩm:
| Mô hình | A | B | C | d | D | Lưu ý | |||||||
| JM2516N | 1.6 | 1.6 | 5.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516 | 1.6 | 4.6 | 8 | 0.4 | 2.5 | M/S | |||||||
| JM2516A | 1.6 | 5 | 11.6 | 0.4 | 2.5 | M/S | |||||||
| JM2516B | 1.6 | 1.4 | 7.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516C | 1.6 | 1.2 | 5.3 | 0.38 | 2.5 | M/S | |||||||
| JM2516D | 1.6 | 1.3 | 6.1 | 0.38 | 2.5 | M/S | |||||||
| JM2516-1 | 1.6 | 1.2 | 4.5 | 0.39 | 2.5 | M/S | |||||||
| JM2516-8 | 1.6 | 2.14 | 7.5 | 0.3 | 2.5 | M/S | |||||||
| JM2516-14 | 1.6 | 1.8 | 8 | 0.3 | 2.5 | M/S | |||||||
| JM2516-17 | 1.6 | 2 | 5.6 | 0.38 | 2.5 | M/S | |||||||
| JM2516-19 | 1.6 | 1.2 | 4.8 | 0.38 | 2.5 | M/S | |||||||
|
M/S=làm / hàn Lưu ý: Trên kích thước hiển thị trong bảng chỉ là một phần nhỏ của điều nàyRF Đinh đơn Kính hermetic để kim loại niêm phongNếu bạn cần tài liệu, tương tự, tương thích hoặc thay thế sản phẩm, vui lòng liên hệ với chúng tôi. |
|||||||||||||
Ưu điểm:
- Lớp quân sự với 1.27um mạ vàng
- Khắt khe.kiểm soát dung nạp
-Thiết kế tiêu chuẩn và tùy chỉnh để lựa chọn.
- Cao quá.sản phẩm và dịch vụ hiệu quả về chi phí
- Cổ phiếu lớn cho kích thước tiêu chuẩn
- Giao hàng nhanh cho các sản phẩm tùy chỉnh
Đặc điểm:
- Cỡ nhỏ.
- Tắt kín.
- nhẹ
- Chất lượng ổn định và độ tin cậy cao
- Đường dẫn bên trong: Xích dây vàng, hàn và phương pháp ghép nối tùy chọn
Ứng dụng:
Phạm vi ứng dụng rộng của các gói điện tử, các biện pháp đối phó điện tử, vệ tinh, tên lửa, radar và khác trong quân sự, máy bay, hàng không vũ trụ và ô tô.Các sản phẩm sóng milimet.
