Thông tin chi tiết sản phẩm:
Thanh toán:
|

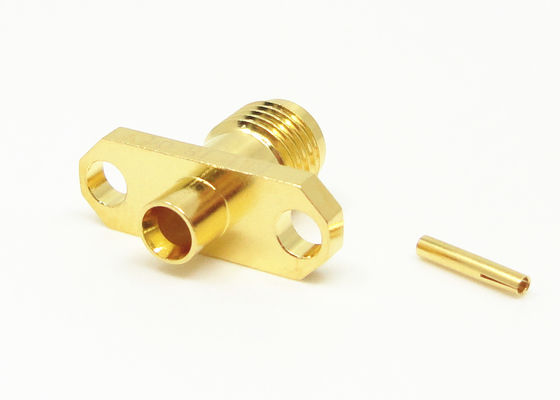

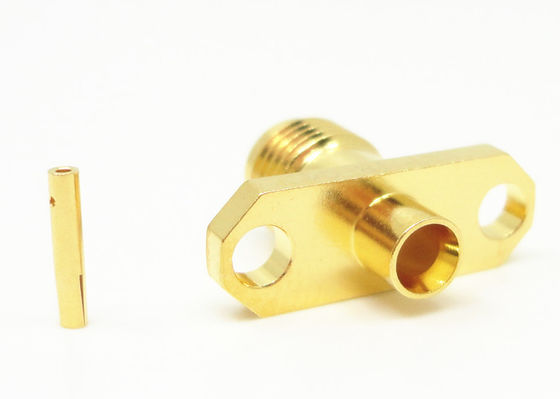

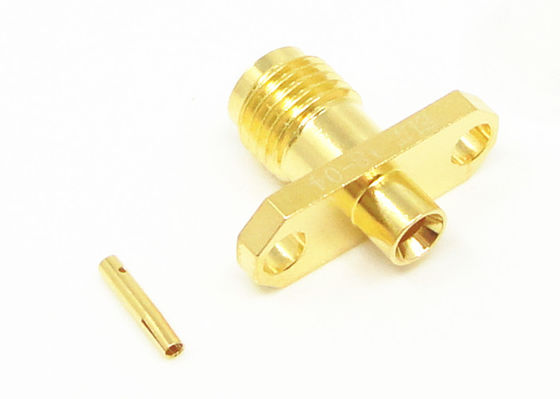

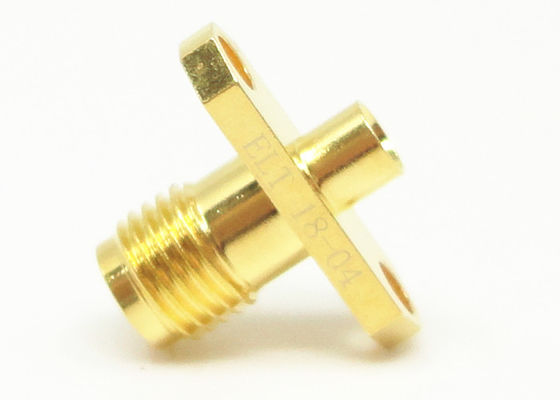

Product name: | SMA RF Coaxial Conector | Plating: | Gold Plated |
---|---|---|---|
Gender: | Female | Impedance: | 50Ω |
Frequency: | DC~18GHz | Durability: | 500 Cycles |
Application: | RF | Material: | Brass |
Làm nổi bật: | đầu nối ăng ten sma,đầu nối dỗ dỗ sma |
Dòng SMA là một loại đầu nối đồng trục RF mini, tần số cao, được phát triển và sản xuất theo tiêu chuẩn MIL-C-39012. Với các đặc tính nhỏ gọn, băng thông tốt, đặc tính điện vượt trội. SMA là đầu nối đồng trục rf được sử dụng rộng rãi nhất trong các lĩnh vực khác nhau của truyền thông vi sóng và thiết bị đo vi sóng. Đầu nối hiệu suất cao do công ty chúng tôi phát triển có thể đạt tới 20GHz.
Ưu điểm:
√ Lựa chọn đầu nối phong phú (BNC, TNC, MCX, MMCX, SMA, SSMA, SMB, SSMB, BMA, SBMA, SMC, SC, SMP, SSMP, v.v.), hơn 500
công nhân có kinh nghiệm với hơn 10 dây chuyền sản xuất
√ Chuyên sản xuất đầu nối RF hơn 16 năm
√ Với nhà máy riêng rộng 35.000㎡
√ Thay thế Lemo, Molex, YEONHO, Tyco, AMP, KET, JWT, JMT, Cvilux, GTK, v.v. với thời gian giao hàng ngắn
√ Giá cả cạnh tranh
√ Doanh thu trung bình hàng tháng là 10 triệu
√ Chào mừng các đơn đặt hàng tùy chỉnh (ODM)
√ Kiểm soát chất lượng nghiêm ngặt (Báo cáo QA), đã đạt , ISO9001, ROHS, CE
√ Chúng tôi cam kết cung cấp các sản phẩm chất lượng cao cho khách hàng
√ Có kinh nghiệm hợp tác lâu dài và phong phú với việc cung cấp các linh kiện dự án quốc gia như China ShenZhou 9
Bản vẽ phác thảo: (mm)
Thông số kỹ thuật:
Lưu ý: Dữ liệu cụ thể của kiểu máy dựa trên dữ liệu trong bảng thông số kỹ thuật sản phẩm.
Đặc tính điện | |||
Trở kháng | 50Ω | ||
Dải tần số | Kết nối với cáp mềm DC~12.4GHz, tùy thuộc vào tần số cáp | ||
Kết nối với cáp bán cứng DC~18GHz, tùy thuộc vào tần số cáp | |||
Điện áp định mức | 335VRMS* | ||
Điện áp chịu đựng điện môi | 1000VRMS* | ||
Điện trở cách điện | ≥5000MΩ | ||
Điện trở trung tâm | Dây dẫn trung tâm | ≤3.0mΩ | |
Dây dẫn bên ngoài | ≤2.0mΩ | ||
Vật liệu & Đặc tính cơ học | |||
Dây dẫn trung tâm | Đực | Hợp kim đồng, mạ vàng | |
Cái | Hợp kim đồng, mạ vàng | ||
Vỏ và các bộ phận kim loại khác | Hợp kim đồng mạ niken | ||
Thép không gỉ, thụ động hóa | |||
Ống ép | Hợp kim đồng, mạ niken | ||
Chất cách điện | PTFE | ||
Vòng đệm | Cao su silicon | ||
Độ bền | 500 chu kỳ |
Ứng dụng:
*Hàng không vũ trụ
*Băng thông rộng
*Thiết bị đo đạc
*Ăng-ten mảng pha
*Viễn thông
*Kết nối bảng-bảng
Danh mục sản phẩm:
Bộ điều hợp RF |
Đầu nối RF SMA/SSMA |
Đầu nối RF SMP/SSMP |
Đầu nối RF TNC |
Đầu nối RF loại N |
Đầu nối RF MCX/MMCX |
Đầu nối RF BNC |
Đầu nối sóng milimet (2.4mm, 2.92mm) |
Cụm cáp RF |
Bộ điều hợp ống dẫn sóng sang đồng trục |
Niêm phong kín khí kim loại-kính |
Đầu nối dòng J30J |
Khớp xoay vi sóng
LƯU Ý:
Chúng tôi có hơn 10.000 mẫu Đầu nối SMA
