WR90 Đường dẫn sóng đến bộ điều chỉnh trục SMA Đàn bà góc phải Bộ điều chỉnh khởi động SMA/BJ100A-KF
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Tên sản phẩm: | Ống dẫn sóng đến bộ điều hợp đồng trục | Vật liệu: | Đầu nối đồng thau |
|---|---|---|---|
| Dải tần số: | 8.15-12,5GHz | Đầu nối: | SMA nữ |
| Vswr: | 1.25 | Trở kháng: | 50 Ôm |
| Kích thước ống dẫn sóng: | WR90 | Phong cách cơ thể: | Góc vuông |
| Làm nổi bật: | bộ chuyển đổi cáp đồng trục,bộ điều hợp dỗ góc phải |
||

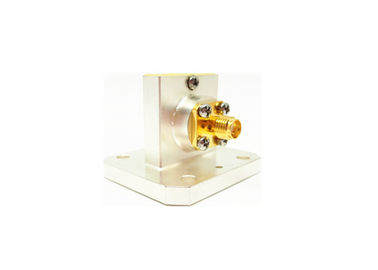

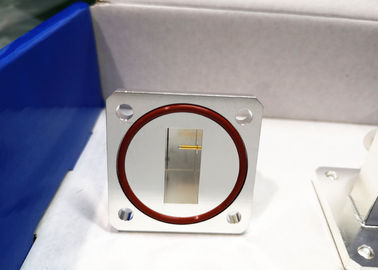

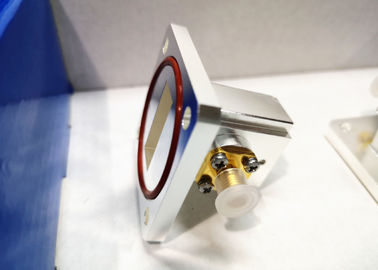

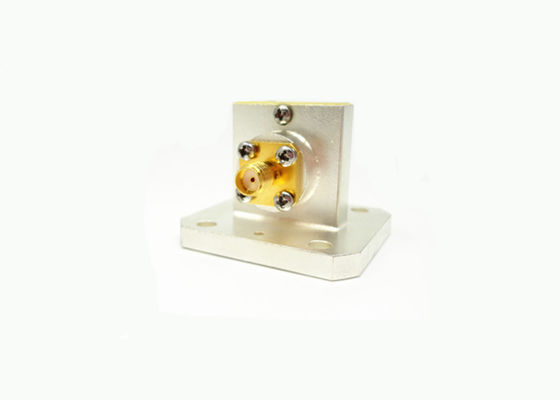

Bộ chuyển đổi ống dẫn sóng WR90 sang đồng trục SMA, Bộ chuyển đổi góc phải
Bộ chuyển đổi ống dẫn sóng đồng trục do công ty chúng tôi sản xuất được chia thành hai cấu trúc, trực giao (Góc phải) và kết thúc (Kết nối cuối). Đối với bộ chuyển đổi ống dẫn sóng đầu đồng trục, chúng tôi có thể cung cấp loại N, TNC, SMA, 3.5mm, 2.4mm, SMP, SSMPvà nhiều loại khác. Phạm vi tần số của chúng từ 6.5GHz đến 70GHz.Các mẫu ống dẫn sóng của chúng tôi có dải từBJ84 đến BJ400 (wr112-wr22). Ngoài ra, chúng tôi có thể cung cấp các bộ chuyển đổi ống dẫn sóng đồng trục tùy chỉnh theo yêu cầu đặc biệt của khách hàng.
Bộ chuyển đổi ống dẫn sóng của chúng tôi có độ tin cậy cao, kích thước nhỏ và hiệu suất tuyệt vời, v.v., điều này khiến chúng được ứng dụng rộng rãi trong đo lường vi sóng và các thiết bị sóng milimet, v.v.Vui lòng tải xuống Catalog- Bộ chuyển đổi ống dẫn sóng sang đồng trục.pdf
Thông số kỹ thuật:
| Tên sản phẩm | Bộ chuyển đổi ống dẫn sóng sang đồng trục SMA |
| Loại đồng trục | SMA |
| Kích thước ống dẫn sóng | WR90 |
| Kiểu dáng | Góc phải |
| Dải tần số | 8.15-12.5GHz |
| Trở kháng SMA | 50 Ohm |
| VSWR | 1.25 |
Bản vẽ chi tiết:
Danh sách Bộ chuyển đổi ống dẫn sóng sang đồng trục SMA
| Số hiệu mẫu | Mô tả | Ghi chú |
| SMA/BJ100-KF | Bộ chuyển đổi góc phải đầu cái WR90 sang SMA | BJ100=WR90 |
| SMA/BJ100-KF1B | Bộ chuyển đổi kết nối cuối đầu cái WR90 sang SMA | |
| SMA/BJ100A-KF | Bộ chuyển đổi góc phải đầu cái WR90A sang SMA với vòng đệm kín | BJ100A=WR90A |
| SMA/BJ100A-KF1 | Bộ chuyển đổi góc phải đầu cái WR90A sang SMA | |
| SMA/BJ120-KF | Bộ chuyển đổi góc phải đầu cái WR75 sang SMA với chiều cao 25.8mm | BJ120=WR75 |
| SMA/BJ120-KF1 | Bộ chuyển đổi kết nối cuối đầu cái WR75 sang SMA | |
| SMA/BB120B-KF | Bộ chuyển đổi góc phải đầu đực WR75B sang SMA với chiều cao 30mm | BJ120B=WR75B |
| SMA/BJ140-KF | Bộ chuyển đổi góc phải đầu cái WR62 sang SMA | BJ140=WR62 |
| SMA/BJ140-KF1 | Bộ chuyển đổi kết nối cuối đầu cái WR62 sang SMA | |
| SMA/BJ180-KF | Bộ chuyển đổi kết nối cuối đầu cái WR51 sang SMA | BJ180=WR51 |
| SMA/BJ180-KF1A | Bộ chuyển đổi kết nối cuối đầu cái WR51 sang SMA |
Đối chiếu các Tiêu chuẩn ống dẫn sóng
| Tiêu chuẩn Trung Quốc | Tiêu chuẩn Quốc tế | Dải tần số (GHz) |
| BJ84 | WR112 | 6.57~9.99 |
| BJ100 | WR90 | 8.20~12.5 |
| BJ120 | WR75 | 9.84~15.0 |
| BJ140 | WR62 | 11.9~18.0 |
| BJ180 | WR51 | 14.5~22.0 |
| BJ220 | WR42 | 17.6~26.7 |
| BJ260 | WR34 | 21.7~33.0 |
| BJ320 | WR28 | 26.3~40.0 |
| BJ400 | WR22 | 32.9~50.1 |
LƯU Ý:
Chúng tôi có hơn 10.000 loạiBộ chuyển đổi ống dẫn sóng sang đồng trụcđể bạn lựa chọn, nếu không tìm thấy bộ chuyển đổi bạn đang sử dụng, vui lòng liên hệ với chúng tôi và cung cấp thông tin chi tiết của bạn.Kích thước ODM được chào đón.
