Thông tin chi tiết sản phẩm:
Thanh toán:
|
| Vỏ ngoài: | Hợp kim nhôm | Phần diện tích: | 0,1-0,15mm² |
|---|---|---|---|
| Tiêu chuẩn: | SỮA-DTL-83513 | document.title=': | 3 |
| Kiểu liên hệ: | pin xoắn, mạ vàng | Tên sản phẩm: | J30JM, Mirco-D, D-phụ, MDM |
| Kiểu: | Receptory | Dây điện: | Mã màu |
| Tiếp xúc: | 9 Pin | Palting: | Mạ vàng |
| Làm nổi bật: | đầu nối hình chữ nhật j30j,đầu nối micro d |
||

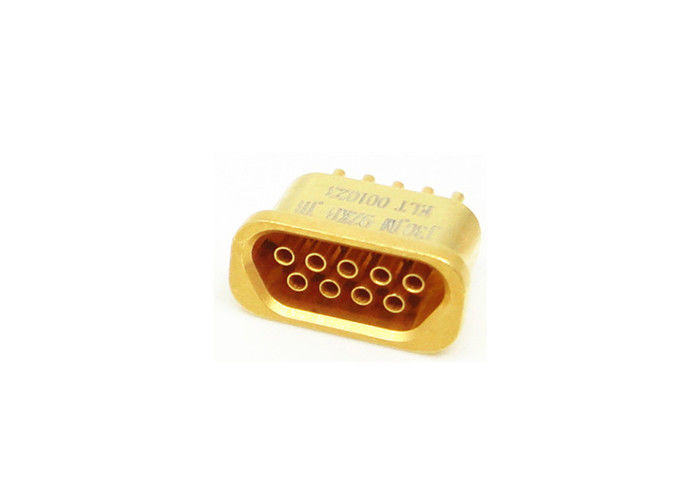

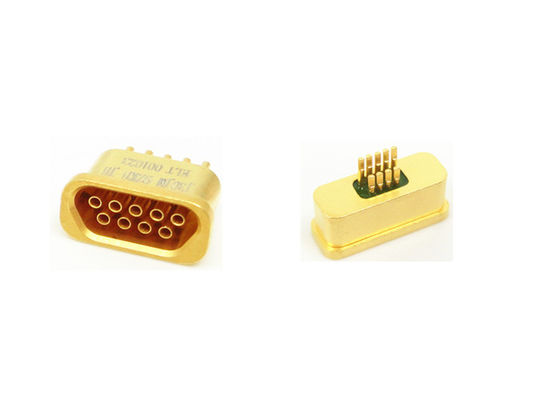

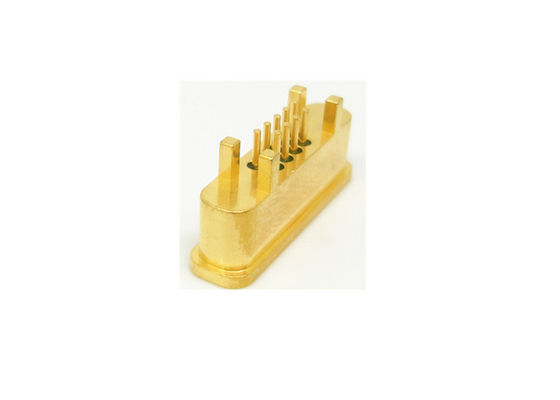

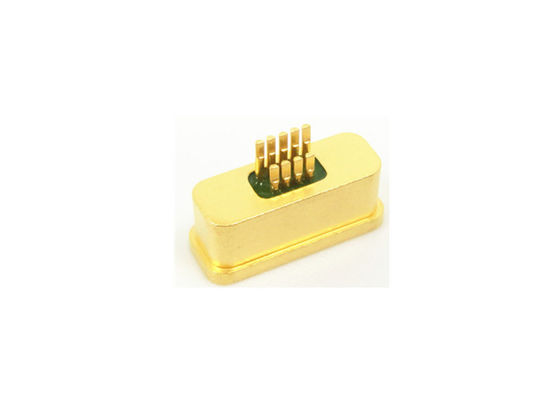

Hermetic Seal 9 Pin Liên hệ Đầu nối Micro-D hình chữ nhật Micro-D Series mạ vàng
J30JM micro rectangular female connectors are hermetic sockets with dielectric in glass and contact spacing 1.27mm. Đầu nối cái hình chữ nhật micro J30JM là ổ cắm kín với chất điện môi trong kính và khoảng cách tiếp xúc 1,27mm. For end termination styles, they can be applicable to wires with sectional area Φ0.1-0.15mm2, or soldered onto PCB directly. Đối với kiểu kết thúc kết thúc, chúng có thể được áp dụng cho các dây có diện tích mặt cắt .10.1-0.15mm2 hoặc được hàn trực tiếp lên PCB. These connectors are designed exclusively for the conditions where hermetic sealing is requested. Các đầu nối này được thiết kế dành riêng cho các điều kiện yêu cầu niêm phong kín. They have characteristics of small size, light weight, reliable connection, excellent electromagnetic shielding effectiveness, vibration and shock resistance etc. Chúng có đặc điểm kích thước nhỏ, trọng lượng nhẹ, kết nối đáng tin cậy, hiệu quả che chắn điện từ tuyệt vời, chống rung và chống sốc, v.v.
Liên hệ sắp xếp(Chế độ xem mặt của pin chèn) |
1, Các đầu nối phổ biến bao gồm 6 subfamflower: đầu nối tiếp xúc uốn, đầu nối tiếp điểm hàn, tiếp điểm trong dòng
cho PCB N, tiếp xúc nội tuyến cho PCB NJ, tiếp xúc góc phải cho PCB W, tiếp xúc góc phải cho PCB WJ.
2, J30J-9TJL, "TJ" có nghĩa là "Cắm"
Điện áp định mức: 100V
Đánh giá hiện tại: 3A
Độ kín: ≤1,01 X 10E-09 Pa · m³ / s
Điện trở tiếp xúc: 10MΩ
Điện trở cách điện: ≥ 1000 MΩ
Điện áp chịu được điện áp: 300V
Độ bền: 500 chu kỳ
Nhiệt độ môi trường: -55 ℃ ~ + 125 ℃
Độ ẩm tương đối: + 40oC lên tới 95%
Rung: 10Hz ~ 2000Hz 196m / S²
Tổng gia tốc RMS: 23.1G
Tác động: 735m / S²
| Kích thước bên ngoài Đang vẽ |
| Số mẫu | L | L1 | Cắm giao phối | GHI CHÚ |
| J30JM-9ZK | 9,2 | 8.2 | J30JB-9TJ | 1. ZK = Ổ cắm / Nữ (ổ cắm)
2. TJ = Pin / Nam (phích cắm)
3. M = Ẩn
4. Kích thước vỏ bố trí liên hệ:
--9,15,21,25,31,37
5. JH = Bề mặt liên kết
|
| J30JM-9ZK-JH | 9,2 | 8.2 | J30JB-9TJ | |
| J30JM-15ZK | 13 | 12 | J30JB-15TJ | |
| J30JM-15ZK-JH | 13 | 12 | J30JB-15TJ | |
| J30JM-21ZK | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-21ZK-JH | 16.8 | 15.8 | J30JB-21TJ | |
| J30JM-25ZK | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-25ZK-JH | 19.3 | 18.3 | J30JB-25TJ | |
| J30JM-31ZK | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-31ZK-JH | 23.2 | 22.2 | J30JB-31TJ | |
| J30JM-37ZK | 26,9 | 25,9 | J30JB-37TJ | |
| J30JM-37ZK-JH | 26,9 | 25,9 | J30JB-37TJ |
Các ứng dụng:
- Hệ thống điện tử, radar
- Tên lửa và hệ thống dẫn đường
- Thiết bị trên tàu
- Hệ thống viễn thông
- Hệ thống định vị
- Những trung tâm nghiên cứu
- Ứng dụng y tế
- Cáp thành cáp
- Hội đồng quản trị cáp
- Cáp treo trên bề mặt (SMT)
Đặc trưng:
- Bịt kín bằng thủy tinh thiêu kết
- Khoảng cách tiếp xúc: 1,27 mm (0,05 ")
- Kích thước dây: 0,1-0,15 mm²
- 1, 2 tùy chọn thô
- 9-37 liên hệ
- Tiết kiệm không gian và trọng lượng.
- Khả năng chống sốc và rung tuyệt vời.
- Phần cuối có thể được hàn trực tiếp vào PCB
Các loại:
- Dòng J30J
- Loạt J30JM (Ẩn)
- Dòng J30 (Nhựa)
- Dòng J50J
- Dòng J55A
- Dòng J55AM (Ẩn)
- Dòng J56J
GHI CHÚ:
Chúng tôi có thể cung cấp hơn 1000 loại Miro-D Dòng J30J kết nối, nếu nó không phù hợp với yêu cầu của bạn, xin vui lòng liên hệ với chúng tôi.
