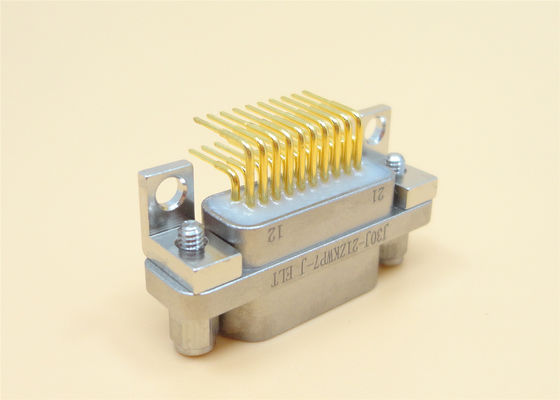

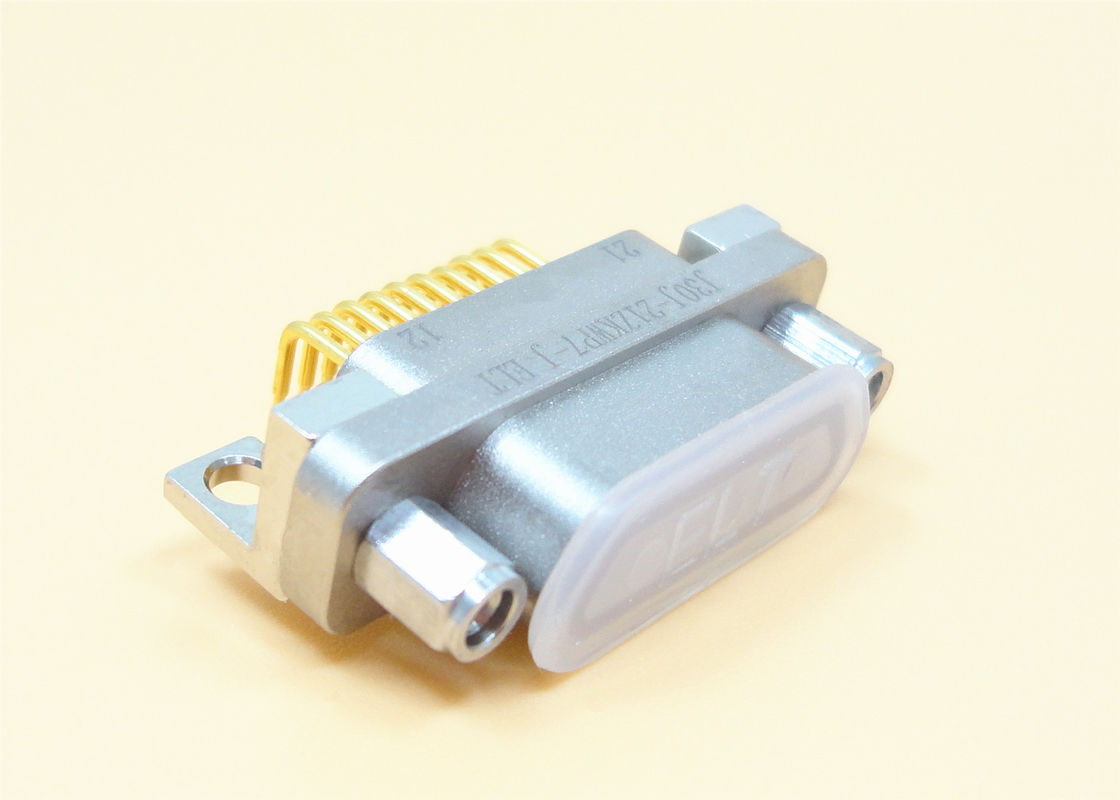

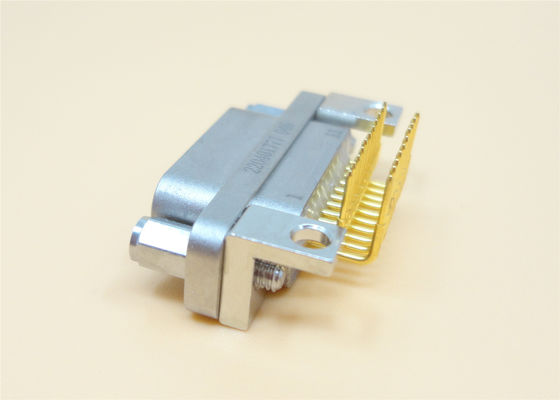

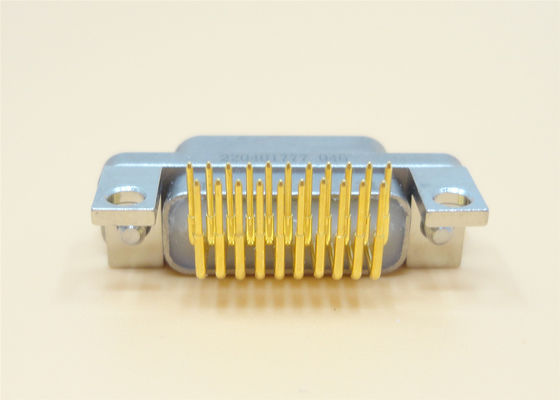

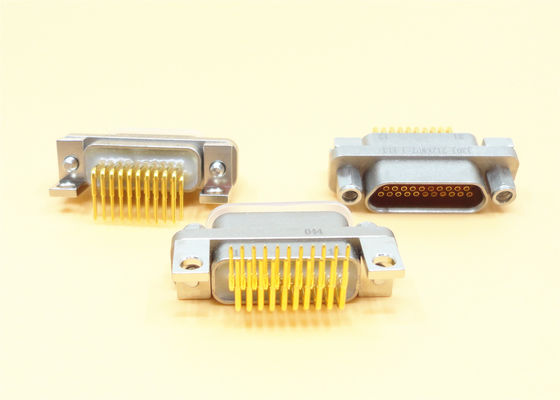

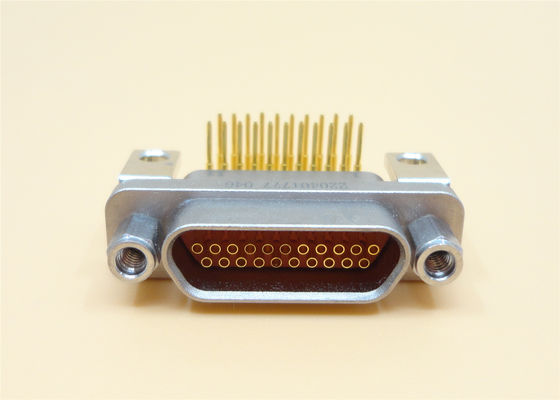

Đầu nối góc phải J30J Series Micro-D / D-Subminature 21 Chân
|
Thông tin chi tiết sản phẩm:
Thanh toán:
|
Chi tiết sản phẩm
| Ra vỏ: | Hợp kim nhôm | Ghim liên hệ: | 21 |
|---|---|---|---|
| Vật liệu: | Kim loại | Khoảng cách liên hệ: | 1,27mm |
| Khu vực phần: | 0,1-0,15mm2 | Tiêu chuẩn: | MIL-DTL-83513 |
| Loại liên hệ: | pin xoắn vi mô, mạ vàng | Tên sản phẩm: | J30J,Mirco-D, D-sub, MDM |
| Kiểu: | Góc vuông | chứng nhận: | ROHS ISO-9001-2015 |
| Làm nổi bật: | Đầu nối dòng Micro-D J30J,Đầu nối MDM 21 chân,Đầu nối MDM D Subminature |
||
Kết nối MDM góc phải Micro-D hình chữ nhật J30J 21 pin cho PCB
Sản phẩm Micro-d hình chữ nhật j30j tương đương với các sản phẩm dòng MDM của Mỹ.Bộ kết nối j30j này là phù hợp cho đường cắt ngang lõi dây của 0.1-0.15mm vuông. Hiệu suất của sản phẩm này phù hợp với gjb2446a (định hướng chung cho đầu nối điện hình chữ nhật với vỏ cực vi), tương đương với mil-dtl-83513,và được chia thành thông thường (nhà ở) và cải thiện (nhà ở)Nó có các đặc điểm của không gian lắp đặt nhỏ, trọng lượng nhẹ, kết nối đáng tin cậy, tấm chắn điện từ tốt và kháng động đất,và được sử dụng rộng rãi trong thiết bị điện tử và các dụng cụ với yêu cầu không gian nhỏ.
Các đầu nối phổ biến bao gồm 6 dòng con: đầu nối liên lạc chắt, đầu nối liên lạc hàn, đầu nối PCB n-in-line, đầu nối PCB n-j,PCB w kết nối góc phải và PCB W-J kết nối góc phải.
| Quy định liên lạc (Face View của Pin inserts) |
Chi tiết:
| Đánh giá hiện tại | 3A |
| Đánh giá điện áp | 300V |
| Kháng cách nhiệt | ≥ 5000 MΩ |
| Độ bền | 500 chu kỳ |
| Dielectric chống điện áp | 800 |
| Nhiệt độ môi trường | -55 °C ~ + 125 °C |
| Độ ẩm tương đối | đến 95% ở +40°C |
| Vibration (sự rung động) | 10Hz~ 2000Hz 196m/S2 |
| Tổng gia tốc RMS | 23.1G |
| Tác động | 735m/S2 |
| Khung bên ngoàiHình vẽ |
| Mô hình số. | A | B |
| J30J-9ZKW-J | 19.6 | 14.35 |
| J30J-15ZKW-J | 23.5 | 18.2 |
| J30J-21ZKW-J | 27.4 | 22 |
| J30J-35ZKW-J | 29.8 | 24.5 |
| J30J-31ZKW-J | 33.6 | 28.3 |
| J30J-37ZKW-J | 37.4 | 32.2 |
Đặc điểm:
* Tiêu chuẩn: tương đương mil-dtl-83513
*9, 15, 21, 25, 31, 37 sản phẩm hàng loạt hạt nhân
* Chế độ kết thúc của PCB là tiếp xúc góc phải, và lưới là 1.27 × 2.54 (đường × Dòng)
* Châm xoắn
* Khu vực cắt ngang cáp áp dụng là 0,1 ~ 0,15 mm2
* Khu vực cắt ngang cáp là 0,07 mm2
*1, 2, 3, 4 tùy chọn thô
* Kết nối mật độ cao
* Các mô hình góc thẳng và góc phải có sẵn
* Chống tiếp xúc thấp, công suất dòng điện cao và độ bền điện bao bọc cao.
* Các bộ kết nối và cáp được thiết kế tùy chỉnh.
* Chọn mô hình góc thẳng và góc phải
* Tiết kiệm không gian và trọng lượng.
Loại:
- Dòng J30J
- J30JM (Hermetic) series
- J30 (Plastic) series
- Dòng J50J
- Dòng J55A
- J55AM ((Hermetic)) series
- Dòng J56J
- Dòng J30J
- J30JM (Hermetic) series
- J30 (Plastic) series
- Dòng J50J
- Dòng J55A
- J55AM ((Hermetic)) series
- Dòng J56J
Ứng dụng:
- Máy bay, radar
- Tên lửa và hệ thống hướng dẫn
- Thiết bị trên tàu
- Hệ thống viễn thông
- Máy bay, radar
- Tên lửa và hệ thống hướng dẫn
- Thiết bị trên tàu
- Hệ thống viễn thông
- Trung tâm nghiên cứu
-Quân đội
- GPS.
- UAV
- Cthông tin liên lạc
-Satcom
- Hệ thống định vị- Trung tâm nghiên cứu
- Ứng dụng y tế
- Bề mặt gắn (SMT) bảng để cáp
